| 株洲市清水塘生態新城雨洪管理規劃及實施方法（二） |
| 2015/9/1 來源：上海城市規劃 |
|
三、雨洪規劃指標制定 根據生態新城核心區用地現狀，通過徑流系數值控制雨水徑流，經核算，現狀綜合徑流系數約為0.43，以此作為開發建設后的整體雨洪管理控制目標。規劃過程中按照相同原則制定每類地塊徑流系數。 以雨洪管理控制目標為依據，用Storm & SanitaryAnalysis（以下簡稱SSA）雨洪管理軟件分別模擬三年一遇、十年一遇降雨條件下各地塊的徑流出流，并根據削減目標值應用堰流公式模擬計算各地塊徑流峰值削減后的出流過程和相應所需徑流滯留體積。

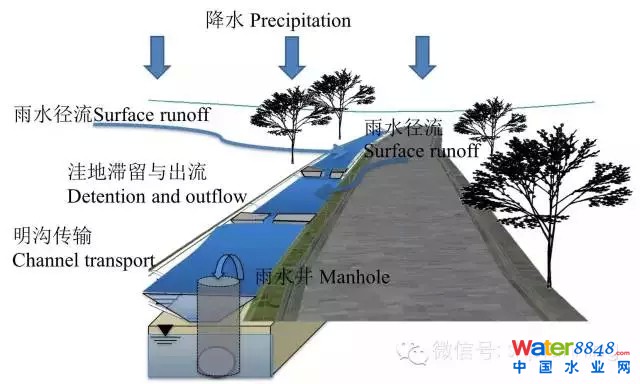

水文過程示意 以地塊開發后、十年一遇降雨24h過程為輸入條件，以地塊出流流量不大于三年一遇降雨10min產生徑流為限制條件，將出流過程模擬為堰流，模擬研究區產生的雨水徑流。在地塊內、滯留池均無淹沒情況下，調整各個地塊滯留池體積參數，使其滯留水深不大于0.5m。當滯留水深最接近0.5m時，可得到各地塊所需的最優滯留池容積。

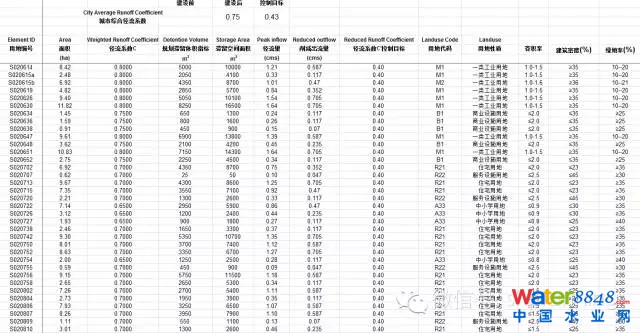

城市各地塊（部分）模擬結果 根據水平衡原理，遵循自來水替代率>90%的條件對各地塊的雨水回用容積進行優選計算，結果表明重點地塊的雨水回用容積均小于滯留容積，可將回用容積所需空間與滯留容積所需空間合并實施。 四、雨洪管理實施策略 基于規劃目標和確立的量化指標，雨洪管理措施將圍繞地塊生態滯留、生態道路排水和雨水再利用3個方面展開。按照以滯留和凈化為主、再利用為輔的規劃方向，實施力度有所不同。 地塊生態滯留：通過在街坊和地塊內實施分散的多種形式的滯留設施，提高城市對大雨、暴雨事件的應對能力。如：生態洼地、混凝土蓄水池、雨水模塊箱，以及透水鋪裝和綠色屋頂等。 生態道路排水：與部分重點市政道路綠化帶相結合，引入下沉式洼地廊道，提高街道徑流的排放水質。 雨水再利用：指在重點地塊收集雨水進行非飲用水用途使用，如灌溉、景觀補水、洗車等，以節約水資源。 共12類生態雨洪管理設施將被引入研究區生態新城。綠色屋頂、透水鋪裝和生態工法作為局部的和次要的手段，成為對主要設施的補充。

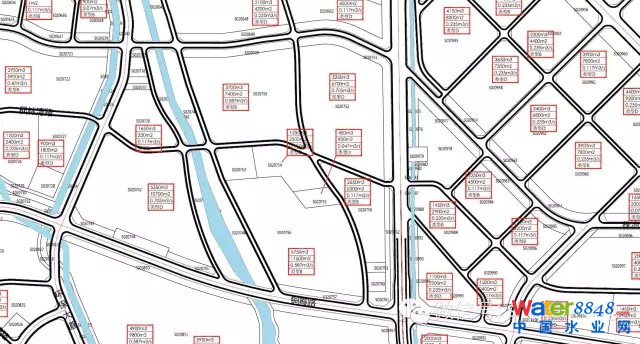

地塊內滯留空間平面圖（局部）

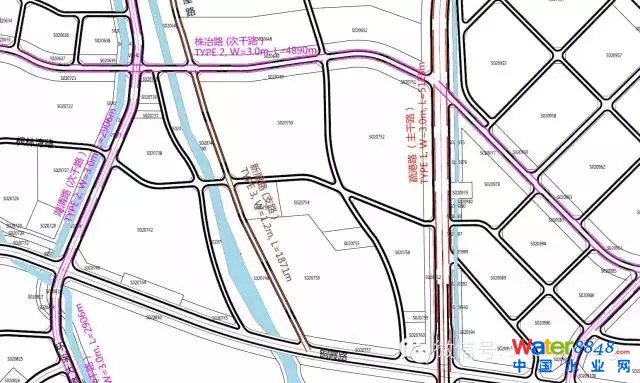

城市道路街道生態排水平面圖（局部） 下凹草溝：它是最簡單的一種洼地形式，使徑流得到有限的下滲和凈化。充分利用帶狀綠地下凹的形式，控制調整好路面高程、綠地高程和雨水口高程的關系，便可利用柔和的縱向坡度緩慢地輸送徑流，蓄滿綠地后流入雨水口。 規劃和布局原則：下凹草溝在新開發區或舊城改建區均能較好地應用，是一種不需增加建設投入而可一舉多得的措施。應用范圍局限在開敞型的公園、河道附近，更多的時候是作為輸水工具來使用，適用于作為預處理手段與下游的濕地和生態滯留系統相銜接。

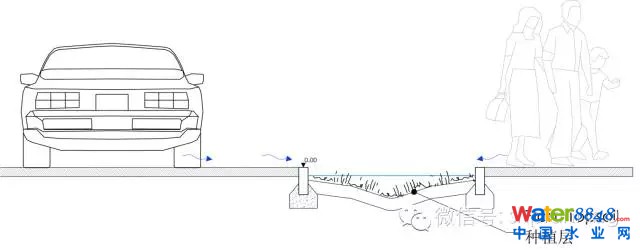

下凹草溝剖面及其圖片 |
