題目：改性填料在污水處理廠的工程化應用

報告人: 大連宇都環境技術材料有限公司張冬梅副總經理

主持人：中國市政工程華北設計研究總院有限公司 總工/教授級高工 鄭興燦 博士

下面有請大連宇都環境技術材料有限公司 張冬梅 副總經理，就改性填料在污水處理廠的工程化應用 給我們作介紹。

張冬梅：

大家上午好，我今天報告的題目是改性填料在污水處理廠的工程化應用。我將從以下幾個方面向大家介紹。首先是工藝介紹。

MBBR工藝是沒有活性污泥回流的純懸浮填料膜工藝，特點是沒有活性污泥回流。而IFAS工藝是生物膜+活性污泥回流的泥膜混合工藝。特點是有活性污泥回流，這個膜可以是懸浮填料，也可以是固定床填料。

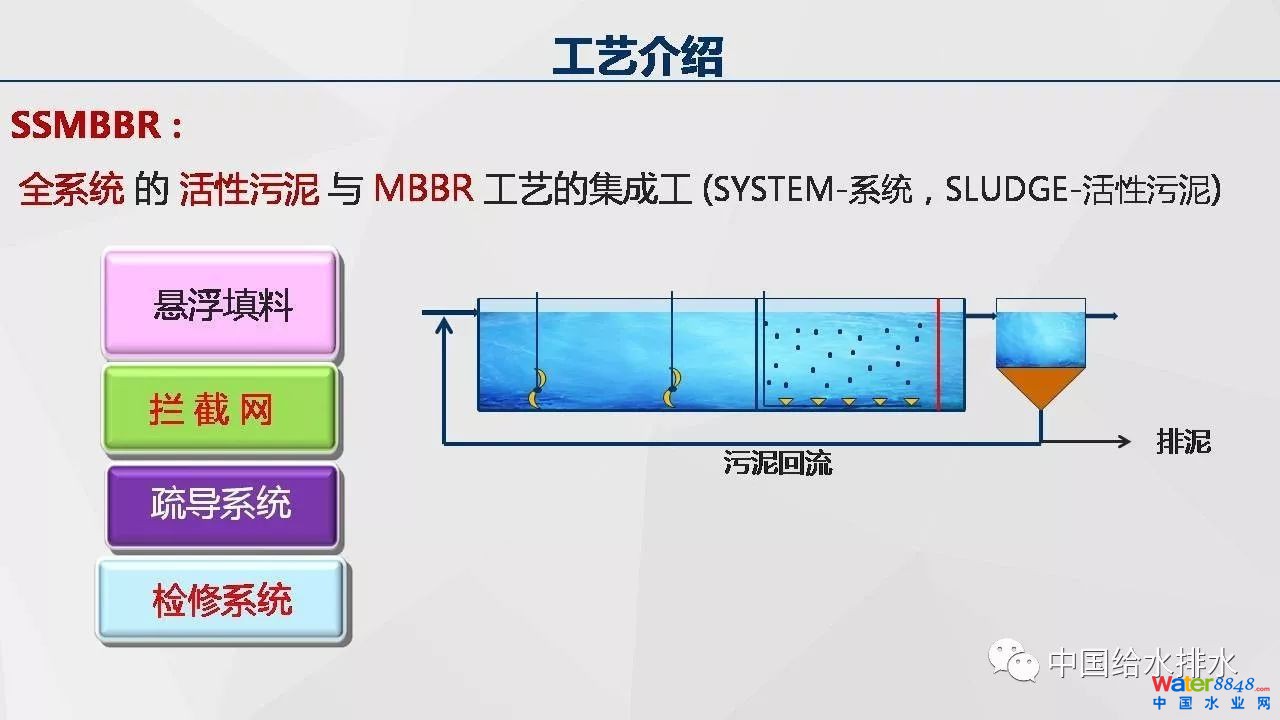

今天給大家重點講的是SSMBBR工藝，它是全系統的活性污泥和MBBR工藝的集成工藝。第一個S-SYSTEM是指系統，第二個S-SLUDGE是指活性污泥，它是IFAS工藝的一種，包括活性污泥之外還包括懸浮填料，攔截網，疏導系統和檢修系統。

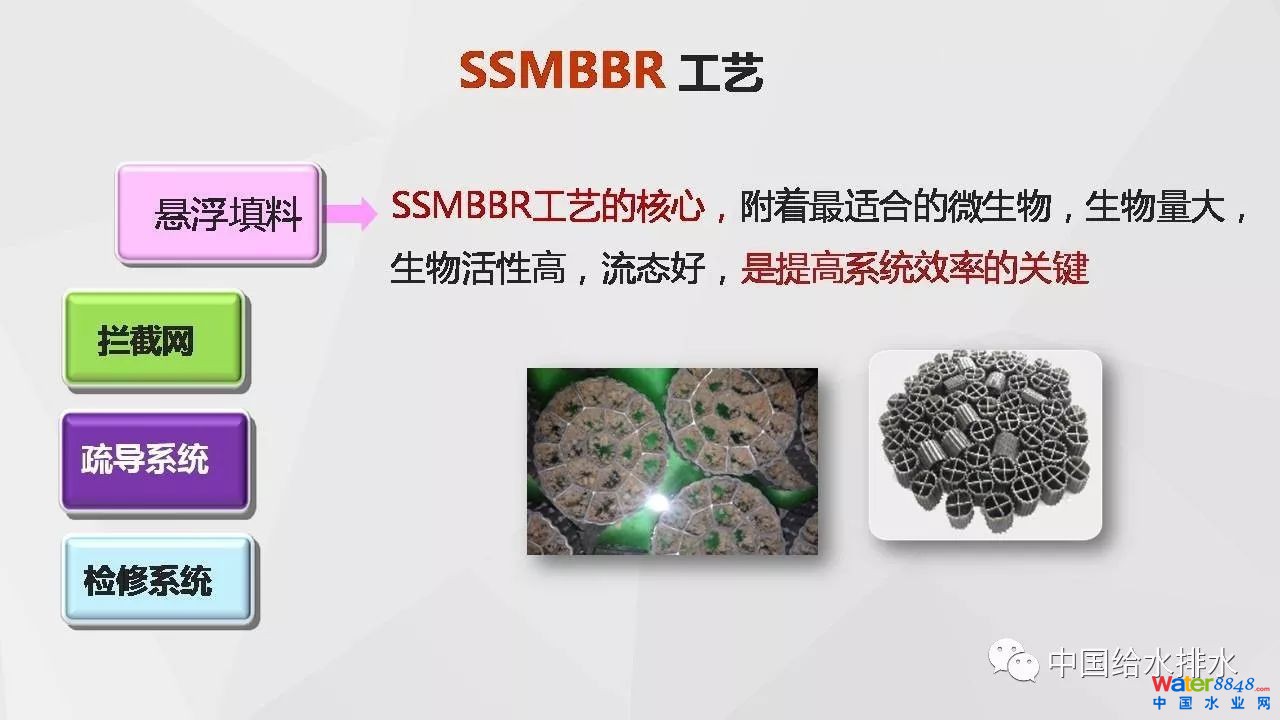

SSMBBR工藝的核心是懸浮填料。填料上面附著最適合的微生物，生物量大，生物活性高，流態好，是提高系統效率的關鍵。攔截網，疏導系統，檢修系統都是為了使懸浮填料更好發揮作用而優化設計的。

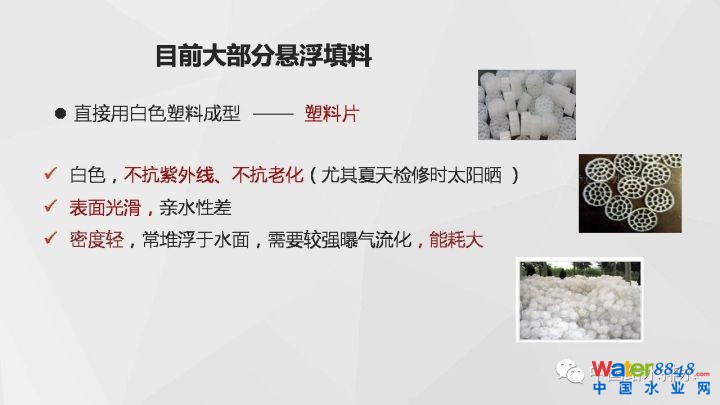

目前的懸浮填料，大部分用白色塑料直接加工，可以說，就是白色的塑料片，它有很多弊端，不抗紫外線，不抗老化，尤其夏天檢修時間長時太陽暴曬老化更快，表面光滑，親水性差，密度輕，常堆浮水面需要較強曝氣流化，能耗大。

我公司研發生產的改性懸浮填料采用酶促進配方，將高分子改性，是生物技術和新材料技術相交叉的高新技術，國際領先，榮獲國內外發明專利。

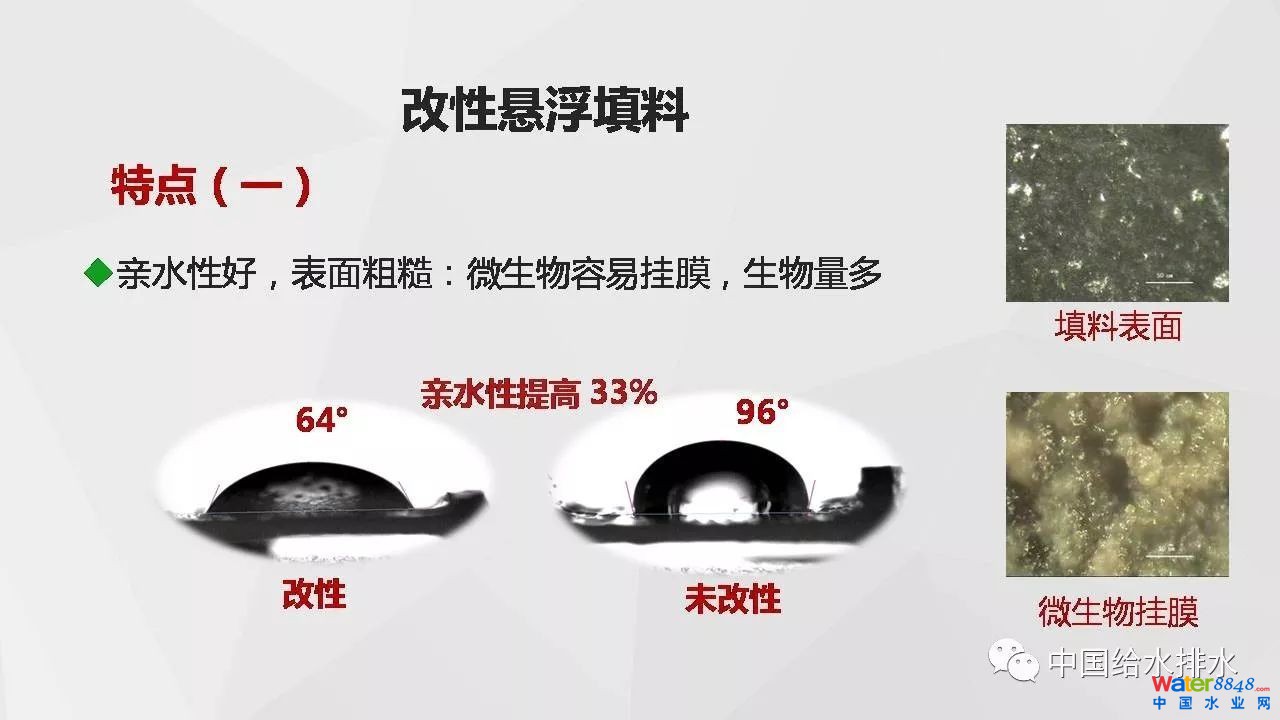

改性懸浮填料 有以下顯著特點，一、親水性好，表面粗糙，微生物容易掛膜，生物量多。親水性改性后，水和填料的接觸角是64°，改性前，水和填料的接觸角度是96°。親水性提高了33%，以下是電鏡照片。

比重合理。改性填料的比重在0.96到0.98，微生物掛膜后比重在1左右，少量曝氣就能流化，不需額外曝氣推動流化，非常節能。未改性填料就是一般的塑料片，比重在0.92到0.95，需要較強的曝氣流化，尤其填充比高時能耗非常大。

改性填料抗紫外線，抗老化，抗摩擦，機械強度高，壽命長。改性填料，加入了碳黑，碳黑在塑料行業應用非常廣泛。炭黑能吸收紫外線，抗老化，加入碳黑之后抗拉、抗沖擊強度、抗摩擦性顯著提高，對微生物親和性也提高。

二、親電性好，填料表面帶正電荷。一般塑料是帶負電荷的,微生物也是帶負電荷的,所以塑料對微生物的親和性不好，改性后,帶正電荷的填料上容易附著帶負電荷的微生物,而且附著的量多。另外當微生物老化時，電荷就會降低，新生的微生物電荷高，這樣老的微生物脫落，新的微生物附著上去，自然填料上的微生物活性高，去除效率也提高。以下是實驗對比圖，效果非常顯著。

我公司的填料主要分兩大類，一類是市政污水用填料，一類是工業廢水用填料。處理生活污水和不同工業廢水，起作用的微生物菌群不同的，基于這些我們制備出能親和附著這些專項菌群的特定功能填料。

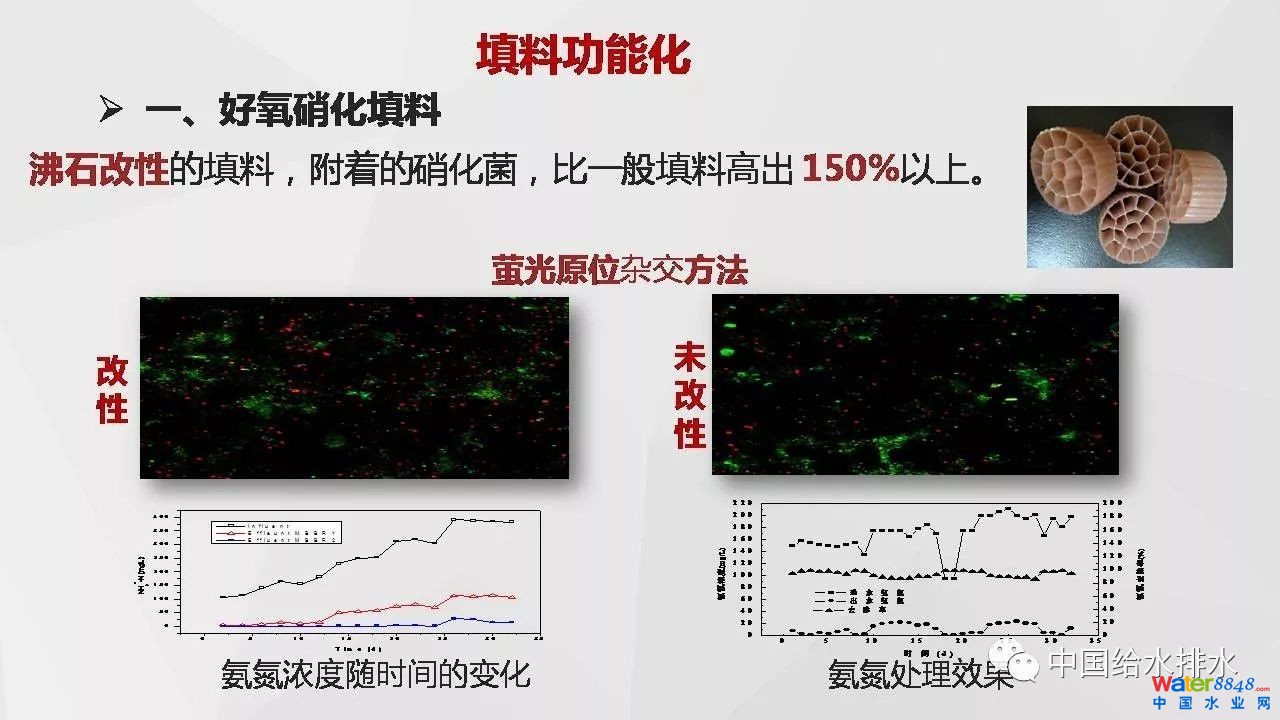

第一種是好氧硝化填料。它是沸石改性的填料，附著的硝化菌，比一般填料高出1.5倍以上，大大提高了氨氮的去除能力，以下這兩張圖，是通過螢光原位雜交方法，對改性填料和未改性填料上的硝化菌群進行分析的。

好氧填料結構；填料的通透性是非常重要的。硝化菌是需要較高氧的,如果通透性不好,填料內部硝化菌因氧不足而被抑制,硝化效率降低。

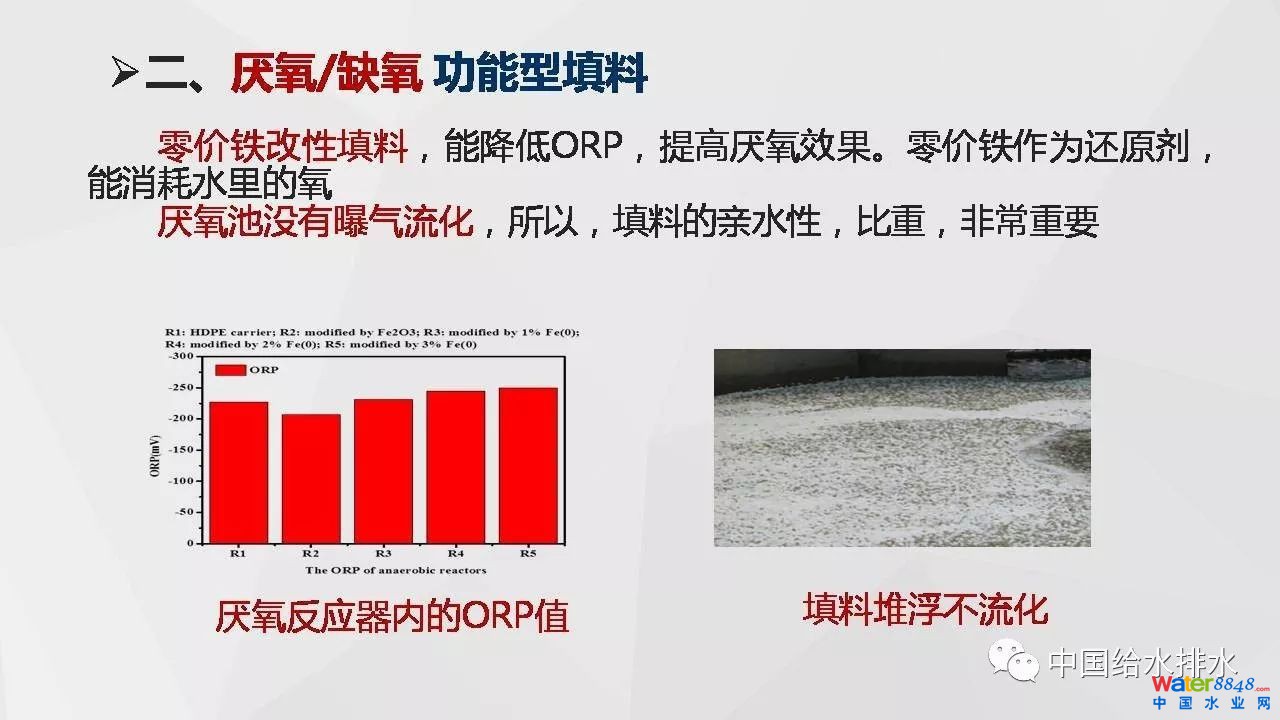

第二種是厭氧／缺氧功能型填料。零價鐵改性,能降低ORP,提高厭氧效果。因厭氧池沒有曝氣,所以,填料的親水性和比重非常重要。厭氧池內填料是靠攪拌器推動流化,如果親水性不好,比重輕,填料會堆浮在上面,如右下圖,需要大功率攪拌器推動流化，這樣不僅能耗高，而且空氣中的氧會隨著水流的波動溶進水里，降低厭氧效果。所以,厭氧／缺氧功能填料的親水性和比重,對于好的流化是非常重要的。

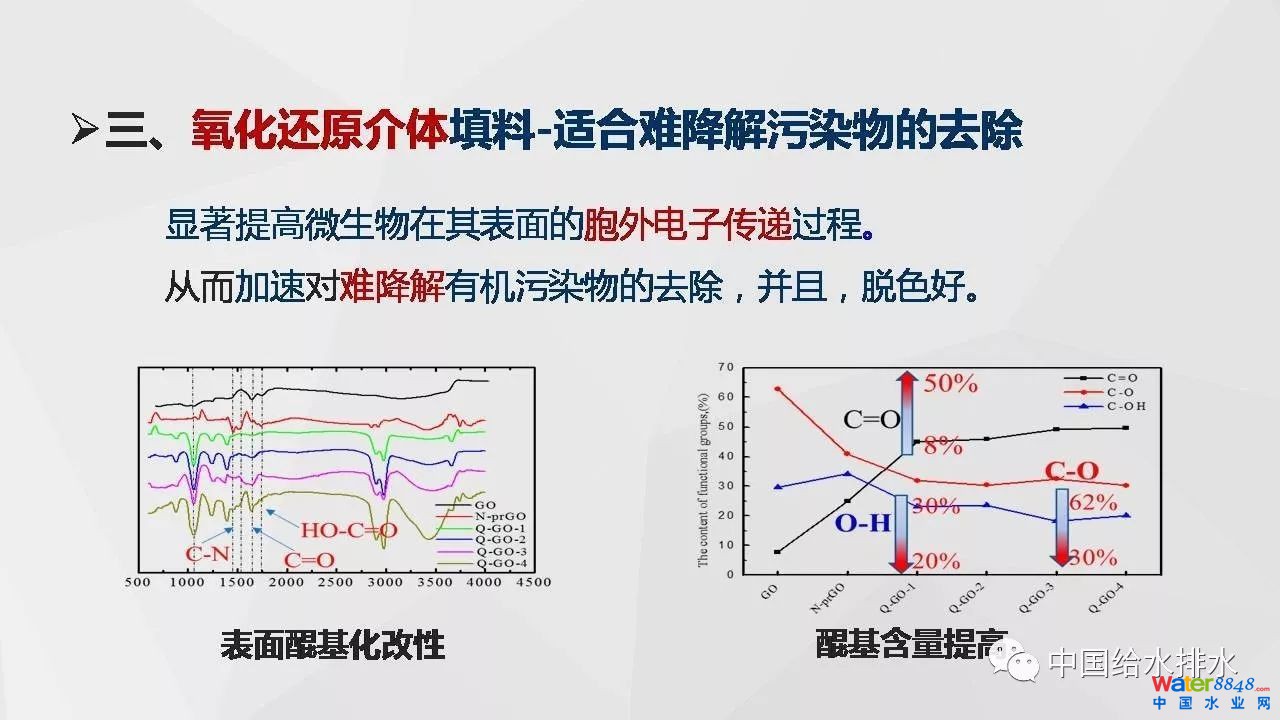

第三種是氧化還原介體填料，適合難降解有機污染物的去除。可以顯著加速微生物在其表面的胞外電子傳遞過程。從而加速對難降解有機污染物的去除并且脫色效果好。

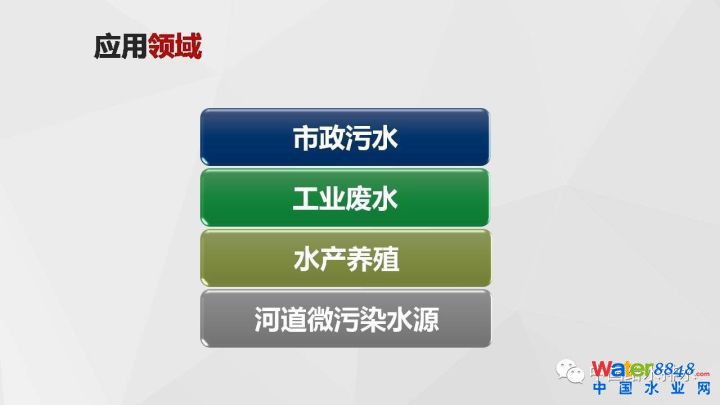

改性填料目前的應用領域是市政污水，工業廢水，水產養殖和河道微污染水源治理等。

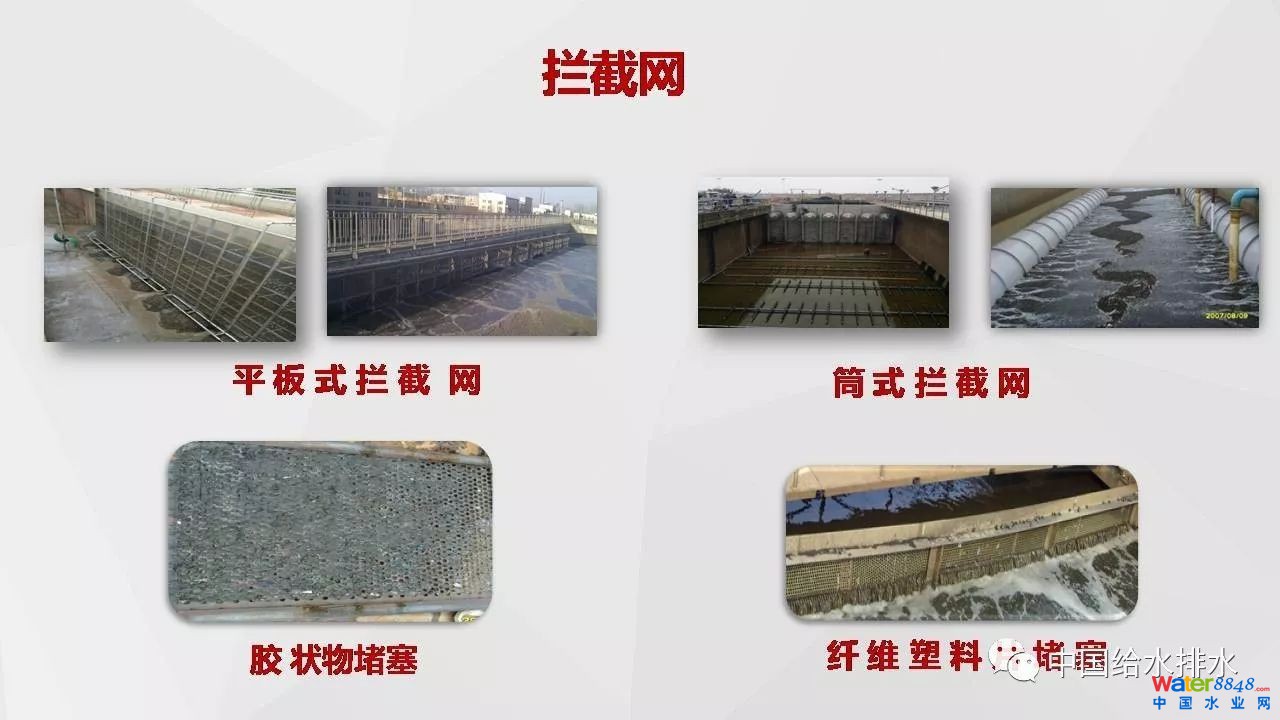

SSMBBR工藝第二部分：攔截網。它的作用是攔截填料流失，同時避免纖維等雜物堵塞攔截網。攔截網分平板式攔截網和筒式攔截網。左圖是平板式攔截網，右圖是筒式攔截網，攔截網的設計非常重要。生化池前面雖然有粗細格柵，但是,水在生化反應后，經常有膠狀物產生，如左下方的圖，并且有頭發絲、纖維塑料片等隨著進水刮風流入系統，堵塞攔截網，如右下方的圖，所以網前要有自清洗系統，防止堵塞攔截網。

SSMBBR工藝第三部分：疏導系統。就是防止填料堆積。填料隨著水流往后走，走到攔截網前堆積，如果不及時疏導填料會越積越多，堵塞攔截網。要有好的疏導系統及時把填料疏導到前端，重新循環很重要。疏導方式有推進器疏導和氣提疏導。

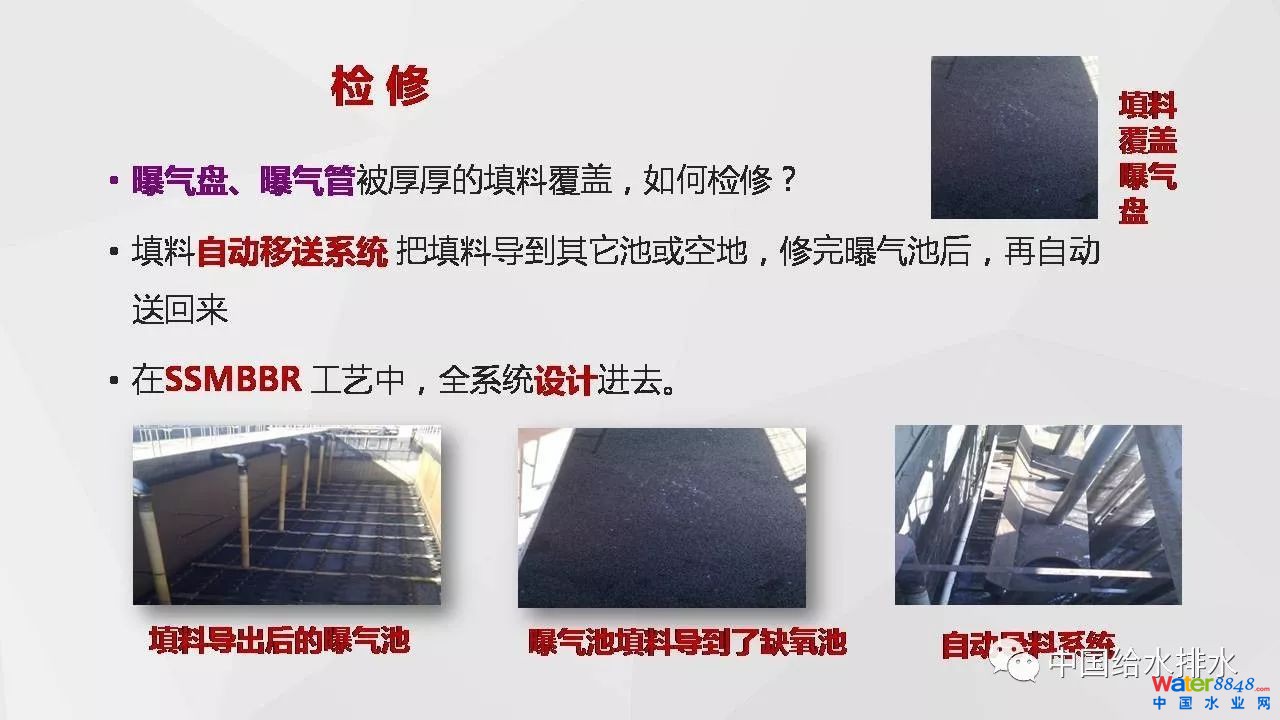

第四部分：填料移送自動化。自動地把填料從池子導出來，檢修池底。曝氣盤，曝氣管被厚厚填料覆蓋，如下面圖的右上方圖，如何檢修呢。自動移送系統，可以把填料導到其它池子或空地，修完曝氣后再自動導回來，SSMBBR工藝中，已經全部設計進去了。

下圖左下方的圖是，填料導出后的曝氣池。中間的圖是把曝氣池的填料導到了缺氧池，最后面的這個圖是自動導料系統，它可以做成移動式的。

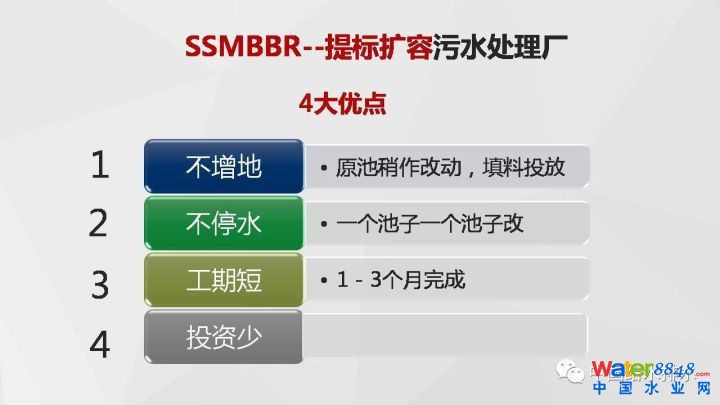

SSMBBR工藝提標擴容污水處理廠四大優點。

工程案例：

營口西部污水處理廠2005年提標,已經運行十二年。日處理量10萬噸,由四個生化池組成,原工藝是:傳統活性污泥工藝,改造后（A2O+填料）SSMBBR工藝。改造后出水：一級A標準。先完成第一組,后期陸續完成。

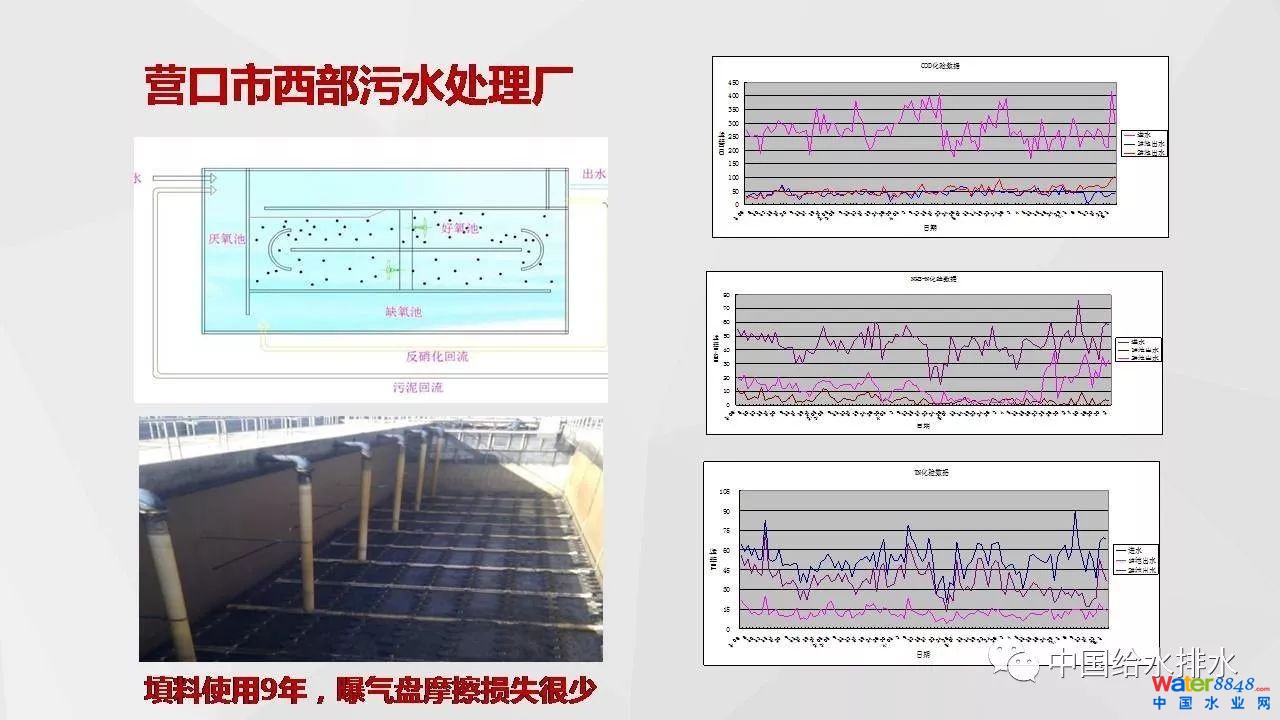

它的工藝是這樣的,下圖左上方的圖,在好氧池第一廊道和第二廊道投放填料,用推進器推動疏導,讓填料在池內循環,不在網前堆積。下圖右面3個圖,改造后COD,氨氮,總氮出水穩定達到一級A,尤其冬季水溫在8攝氏度左右時,都能穩定達標。

四川達州市污水處理廠2013年完成，水量4／8萬噸，它的原工藝,是UNITANK工藝，改造后(A2O+填料) SSMBBR工藝，改造后出水達到一級A，它的底部曝氣, 是不銹鋼穿孔曝氣，永久性的，無需維護檢修。

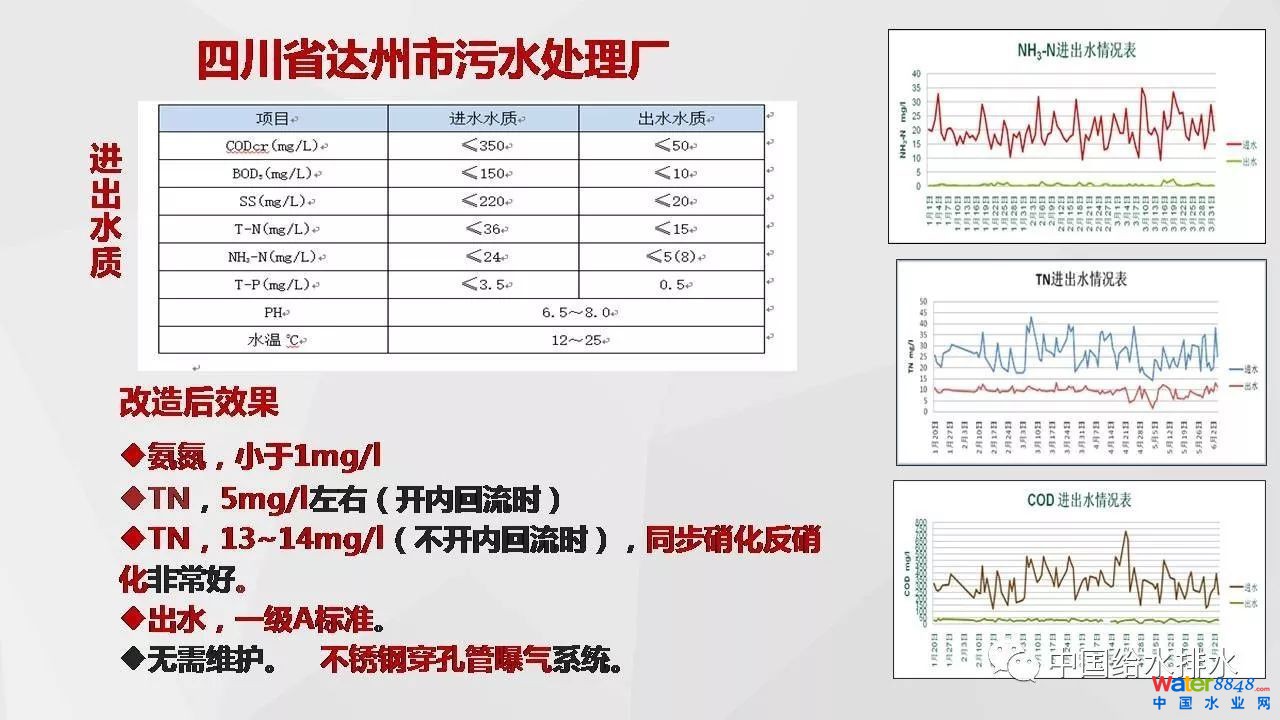

（下圖，左上方的圖）生化池出水,除SS是20外,其它都是一級A,后面有過濾系統去除SS。當時我們說這種設計,同步硝化反硝化效果非常好,甲方是半信半疑。結果,改造完之后,(下圖，左下方的圖）出水氨氮小于1,TN:在5左右（這是有內回流時）,沒有內回流時,TN:在13-14。好氧池同步硝化反硝化效果非常好,而且非常穩定。下圖,右面三個圖是監測數據。

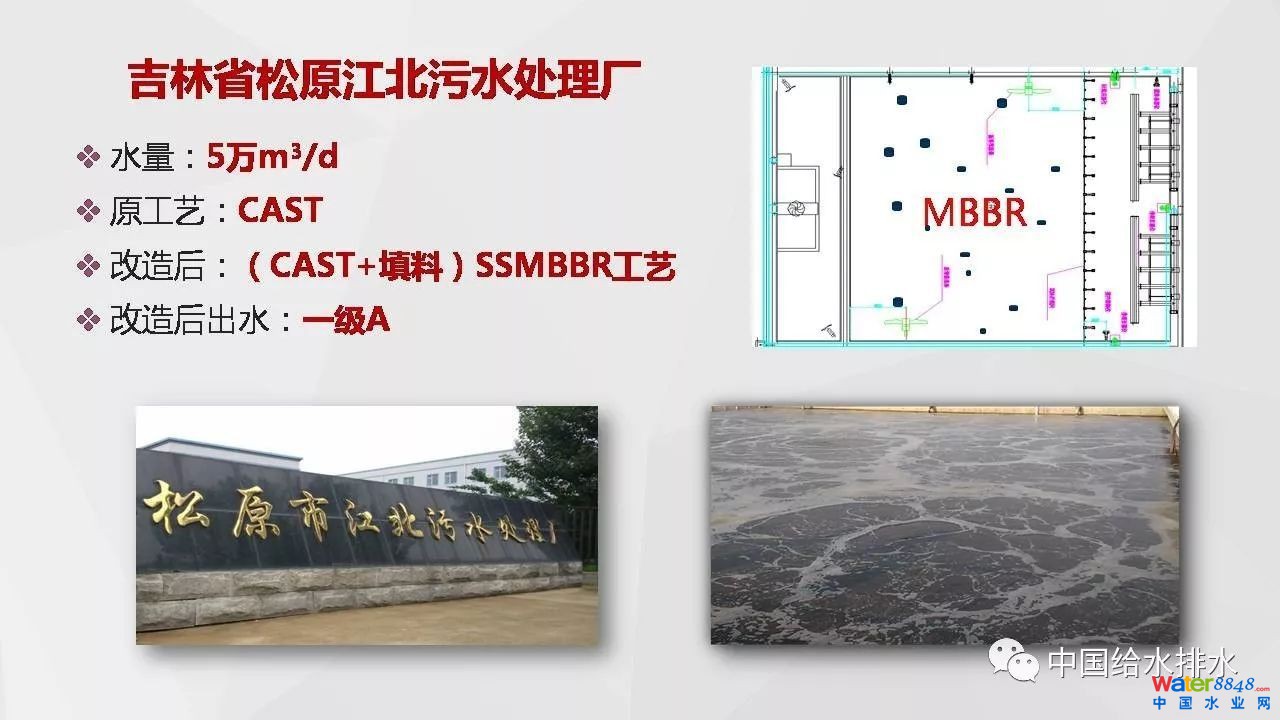

吉林松原污水處理廠,水量5萬噸,原工藝,CAST工藝,改造后,CAST池加填料SSMBBR工藝,改造后出水一級A,改造時在潷水器前設攔截網,不讓填料流進潷水器里,改造非常簡單,工期短,投資少。改造后,冬季水溫小于8度時氨氮穩定達標，并且不改變原來的運行模式。

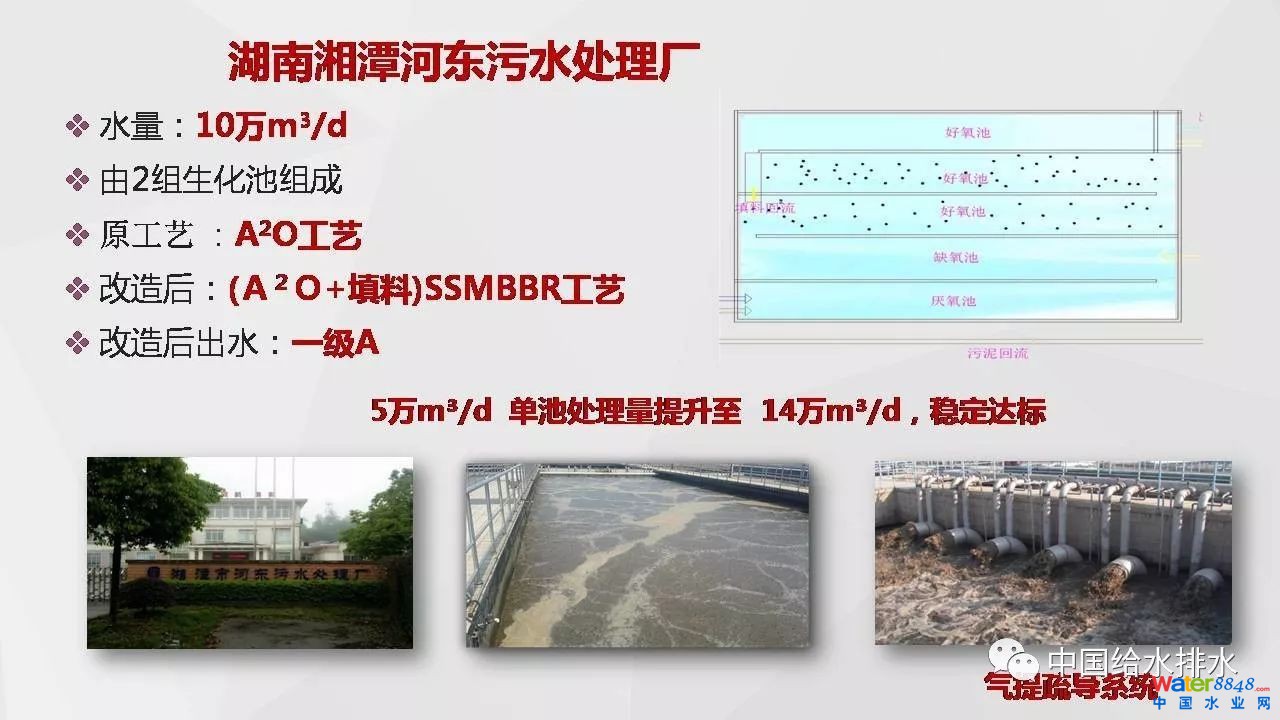

湖南湘潭污水處理廠,水量１０萬噸,由2組生化池組成,原工藝A2O工藝，改造后A2O+填料SSMBBR工藝，改造后出水：一級A。

第一個5萬噸池子改造完之后,改造第二個池子時,進水量達到了14萬噸，也就是5萬噸的處理系統,進來了14萬噸的水,這在MBBR工藝中,填料流到后面攔截網前,堆堵攔截網,憋高水位,是極大的考驗。我們加大了氣提疏導,（下圖，右下方圖）填料很快疏導出去,沒有出現堆堵。這就是SSMBBR工藝的優點,根據變化,能夠迅速進行調整。當時的進水水質較低,所以出水還是穩定達標。但是如果不是SSMBBR工藝,停留時間縮短了近3倍,穩定達標還是很困難的。

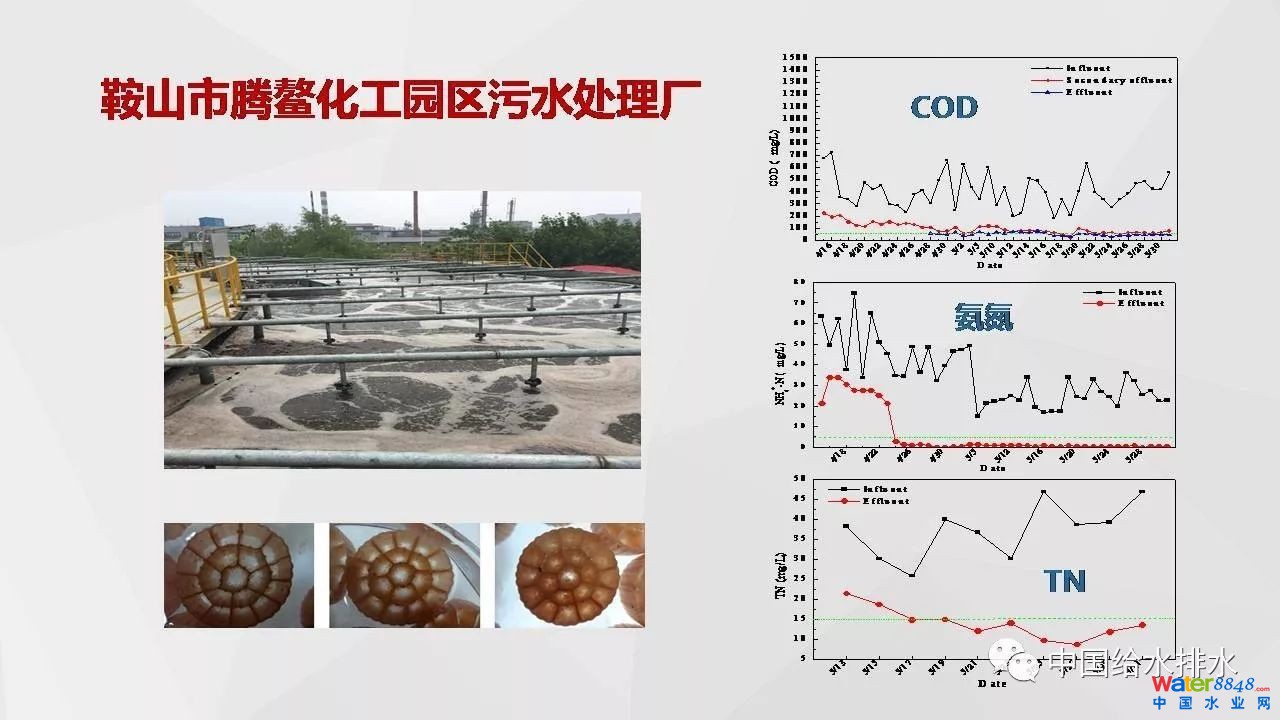

遼寧鞍山騰鰲化工園區污水處理廠水量：1.5萬m³/d,原工藝A2O工藝，改造后A2O+填料SSMBBR工藝,改造后出水一級A。驗收要求,連續穩定運行6個月，并且要有完整的冬季運行。這個化工園區的污水主要來源是生活污水30~40%，染料廢水和印染廢水等占60~70%,當時國內有十幾家去做了實驗,試驗由甲方把關,監督,運行,最后,因我們的實驗效果顯著,選定我們并簽約。這里用的填料是,氧化還原介體填料,這種填料對難降解有機污染物的去除,效果非常好。

設計SSMBBR工藝的注意事項：

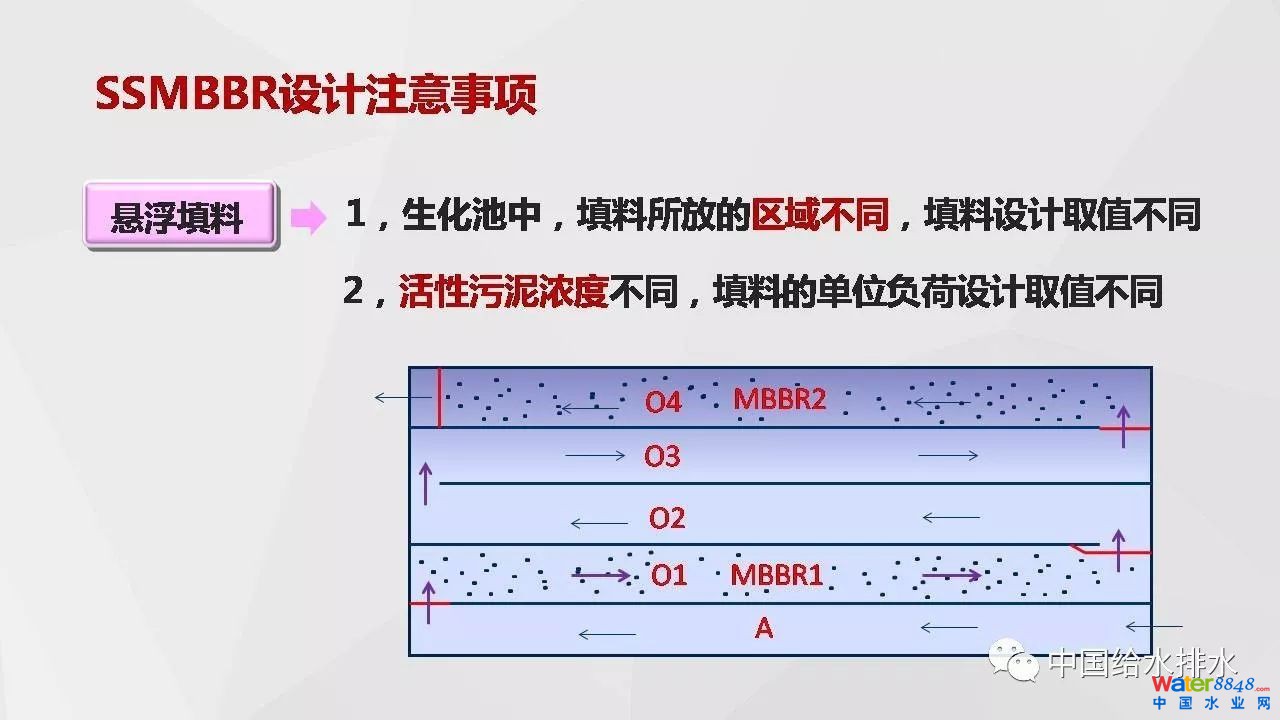

一、生化池中，填料所投放的區域不同，填料的設計取值就不同。（如下圖）好氧池中，填料投放在第一個廊道O1和最后一個廊道O4，填料所承載的硝化負荷是不同的，有時相差非常大，因此設計時，準確取值填料負荷非常重要，否則，會因填料量不足不能達標，或者，因填料量太多而浪費。二、系統內活性污泥濃度的設定不同，填料的負荷取值不同，這個比較好理解，因為填料上的微生物和活性污泥有競爭關系。

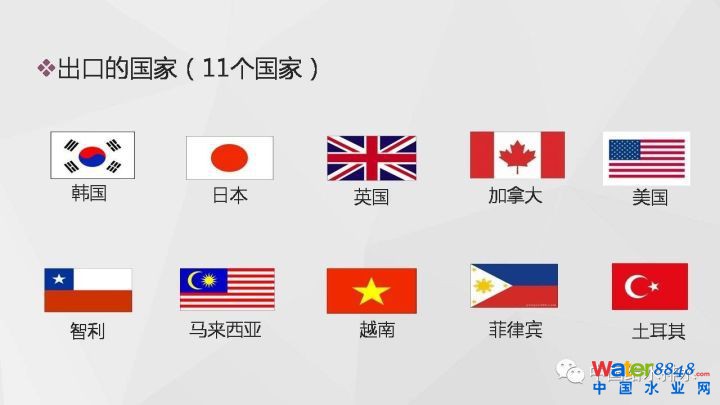

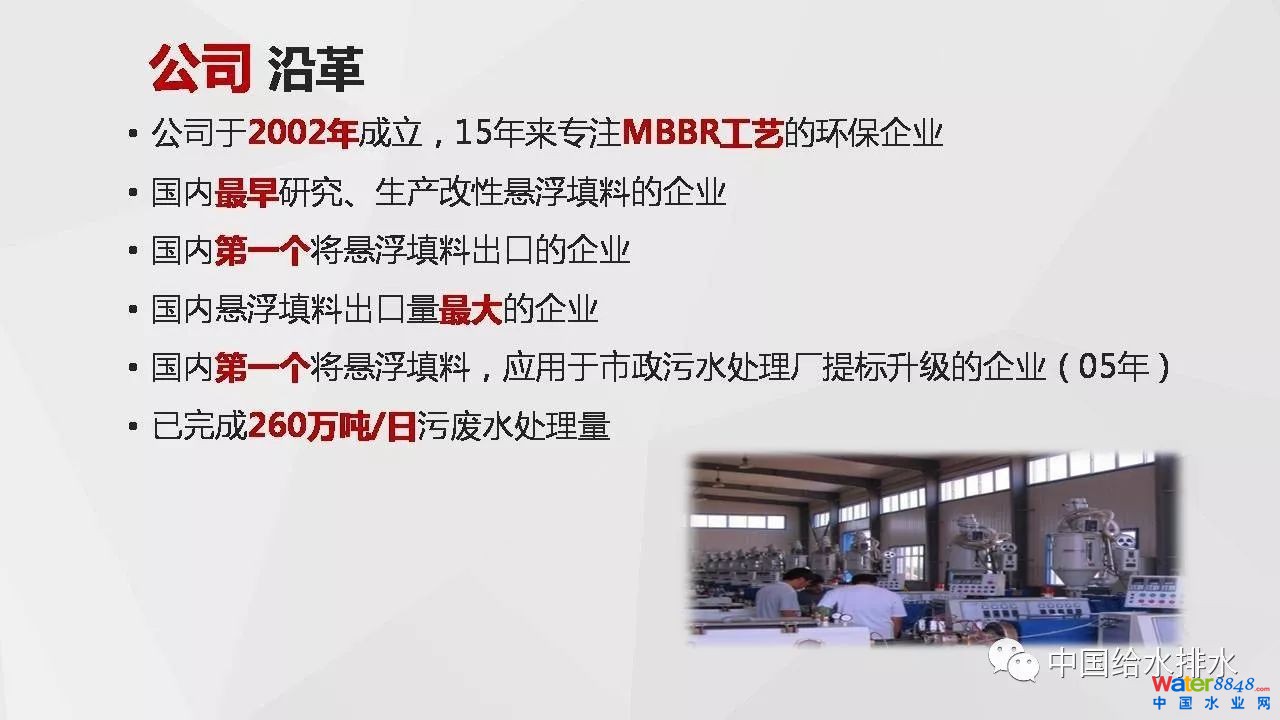

大連宇都環境，成立于2002年，15年來專注MBBR工藝的環保企業，是國內最早研究，生產改性懸浮填料的企業。國內第一個將懸浮填料出口的企業。國內懸浮填料出口量最大的企業。國內第一個將懸浮填料應用于市政污水處理廠提標升級企業。目前已經完成260萬噸/日的污廢水處理量。改性填料出口國家11個。填料被認定為國際領先，工藝被認定國際先進，獲得過科技進步一等獎，承攬國家十二五重大水污染項目太子河流域治理。國內國外應用我公司填料及技術的客戶已經超過260家。
