項目名稱：義烏市佛堂污水處理廠地表Ⅲ類水提標項目

推薦單位：杭州回水科技股份有限公司

參與環節：工程總包+運營

項目所在地：浙江省金華市義烏市

項目概況

佛堂污水廠位于義烏市佛堂鎮湖濱村，設計日處理規模 4 萬噸，進水主要為鎮區生 活污水和鎮區內工業園區的印染、電鍍等工業廢水，其中印染廢水約占總處理量的 40%， 電鍍廢水約占總處理量的 20%，剩余 40%為生活污水。污水處理廠于 2009 年投產，經 2015 年提標改造后，最終采用“格柵+旋流沉沙+水解酸化+AAO+高效沉淀+反硝化深床濾池” 工藝（其中“高效沉淀+反硝化深床濾池”為提標工藝），出水執行國家《城鎮污水處理 廠污染物排放標準》（GB18918—2002）一級 A 標準。 2016 年 10 月開始設計 4 萬噸/天處理能力的義烏市佛堂市政污水處理 ACCA 項目。采用“除磷一體機+三級流動床活性焦吸附塔+砂濾”工藝，將原一級 A 標準的尾水，處理使主要指標（除總氮外）達 到《地表水環境質量標準》(GB3838-2002) Ⅲ類水標準。該項目于2017年7月份通水，正常運行至今。

示范意義

通過本技術的應用每年可大幅度的削減COD、BOD、TP等污染物的排放量，大大改善地表水水質和水生生態環境。尤其是對于一些重點區域，有計劃有步驟的推動尾水深度處理，可大幅度的推動污染物減排，為區域經濟發展騰出環境容量，為地方經濟發展提供持續動力。

推進污水處理廠尾水深度處理，是改善當前地表水環境的重要措施，也是浙江五水共治的重要戰場和重要內容之一。該技術的示范應用正是迎合了當前“五水共治”對污水處理技術的急切需求，其具有投資省、能耗低、處理效率高、見效快、操作管理方便、運行成本較低等優點。在當前尾水深度處理領域將有廣闊的用武之地，推廣和運用潛力巨大，經濟效益可觀。

項目亮點介紹

項目實施以后，出水的主要指標（除總氮外）達到《地表水環境質量標準》(GB3838-2002) Ⅲ類水標準，且水質感觀清澈透亮，濁度＜0.5NTU。

項目技術工藝/裝備簡介

（1）技術工藝/裝備名稱

流動床活性焦吸附及循環利用工藝（簡稱ACCA工藝）。

（2）工藝/裝備原理

該工藝主要由三大關鍵的自主技術組成：吸附材料+吸附工藝+再生技術

顆粒活性焦吸附材料

回水科技在新疆當地豐富優質的蘭炭資源，設廠生產顆粒活性焦，采用與中科院合作開發的技術下，生產出中孔發達的活性焦，活性焦是一種具有豐富中孔的物理吸附材料，對廢水當中的COD、BOD、色度、氨氮、異味、有毒物質等污染物去除能力極強。

活性焦作為一種多孔煤基吸附材料，在生產過程中材料本身有大量的功能基團包括羥基、酚羥基、堿性含氧功能基團，這些吸附是靠化學鍵的作用使吸附質與吸附材料發生化學反應，從而去除污染物，同時活性焦與污染物之間會產生范德華力為主的物理吸附，物理吸附與化學吸附共同構成了活性焦優異的吸附性能。

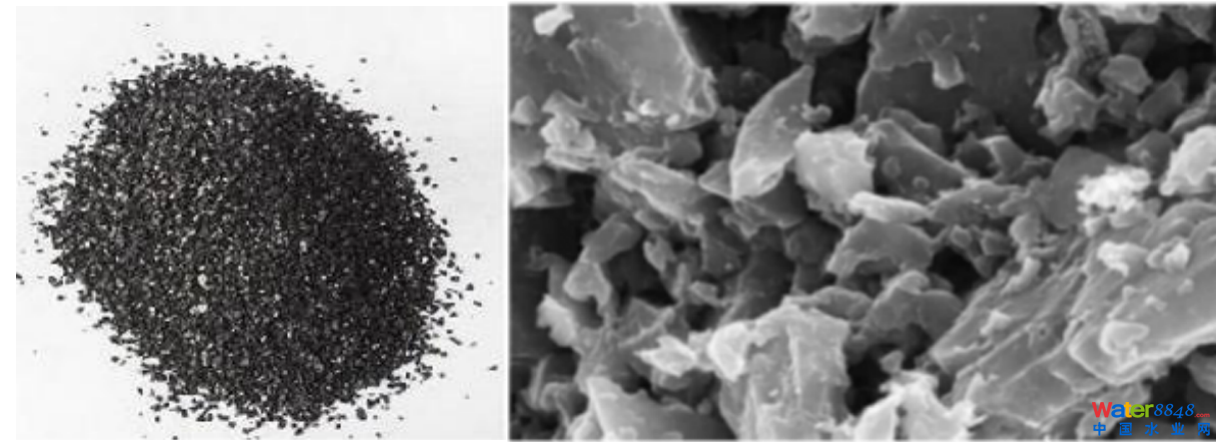

活性焦（掃描電鏡圖見下圖）是一種常見的炭基材料，具有活性炭的特性。即活性焦本身既是吸附劑，又是催化劑，同時還可以用作催化劑載體。活性焦實質上是一種低比表面積活性炭，其比表面積一般為600～850m2/g。但是，在各種炭基吸附劑中，活性焦由于具有價格相對便宜、可獲得很高的硫脫硝效率、機械強度高、耐磨損等優點而受到關注。

活性焦的掃描電鏡圖

活性焦的吸附過程

當污染物分子接近活性焦固體表面時，首先發生物理吸附，此時污染物分子進一步接近活性焦固體表面，由于電子運動的相互排斥，使污染物分子的勢能急劇上升；當污染物分子勢能上升到其活化能以上時，就發生化學吸附。

活性焦過濾是將水中懸浮狀態的污染物進行截留的過程，被截留的懸浮物充塞于活性焦孔道、表面、空隙間。活性焦對懸浮物的截留能力的大小由活性焦比表面積決定。低流速時，活性焦的過濾能力主要地來自活性焦的篩除作用；高流速時，活性焦的過濾能力來自活性焦顆粒表面的吸附作用。在過濾過程中，活性焦顆粒的比表面積越大，對水中懸浮物的附著力越強。

多級串聯流動床活性焦吸附塔

自主開發多級流動床活性焦吸附塔，可采用碳鋼+玻璃磷片防腐的圓型瘦高塔體作為流動床的主體設施，內部填充顆粒活性焦后便可實現過濾與吸附為一體，通過特殊的逆向分區均流設計，充分發揮活性焦與污水的接觸，采用在線沖洗，活性焦吸附飽和率達90%以上，國際首創。

流動床活性焦吸附塔主體是由罐體和內部構件組成。吸附塔罐體采用標準的建筑用不銹鋼、碳鋼、玻璃鋼或鋼砼結構制造，通過法蘭連接進水、出水和清洗用水。內部構件包括進水管、布水器、顆粒活性焦提升裝置、顆粒活性焦清洗裝置等。

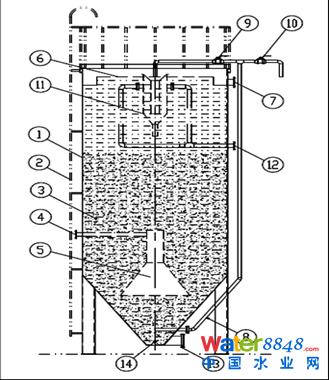

活性焦裝入池體①中至適當的位置，污水通過進水管路④進入到池體內的布水器，廢水在布水器的作用下，均勻流過活性焦填充層，在溢流堰的調節下，水均勻流入下一級活性焦吸附塔或者達標排放，完成吸附的過程。在吸附的過程中，需要定期對活性焦進行清洗，通過活性焦氣提裝置q將活性焦提升至池頂洗焦設備11進行清洗，清洗后產生的污水排污管12排出。當活性焦吸附飽和后，通過排焦管路10進行活性焦的提升外排。

活性焦再生技術

吸附飽和活性焦，通過高溫裂解再生系統將吸附在活性焦孔道內的有機污染物進行分解，此時的有機污染物轉化為甲烷、乙烷、碳氫化合物等成分組成可燃氣體作為熱能利用，且活性焦的孔道重新打開，性能恢復接近90-100%，損失率小于5%，活性焦循環使用。活性焦再生過程無固廢產生，真正意義實現污染物去除的清潔技術。

（3）工藝/裝備特點

處理效果穩定

抗水質、水量波動性強，對低濃度污染物吸附效率極高，非常適用于廢水提標處理領域，低溫環境對其無吸附影響，出水水質穩定達標。

運行成本低

ACCA技術綜合優勢明顯，投資及占地面積適中、運行成本低廉，設備操作簡單，后期維護便捷。

安全可靠性高

    ACCA工藝采用2-8mm直徑的顆粒活性焦作為吸附材料，不屬于易燃品，所以項目現場的活性焦房不存在易燃易爆的風險，安全可靠性極高。

去毒性功能

對水中的有毒物質有一定的吸附去除作用。出水能見度高，有利于水中植物光合作用的發生，提高水體自凈能力，加快湖泊河流水質改善。

自動化程度高

操作便捷，自動化程度高。ACCA工藝運行中洗焦、排焦、加焦均為自動化操作，且以上運行過程中可保持連續運行，無需停機。

（4）應用工業領域

應用工業領域：印染廢水、電鍍廢水、醫藥廢水、農藥廢水、焦化廢水、精細化工廢水、電子廢水、造紙廢水等項目的提標改造項目。

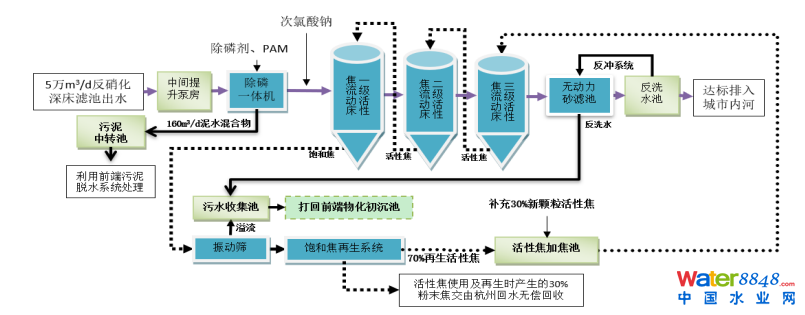

（5）工藝/裝備流程圖

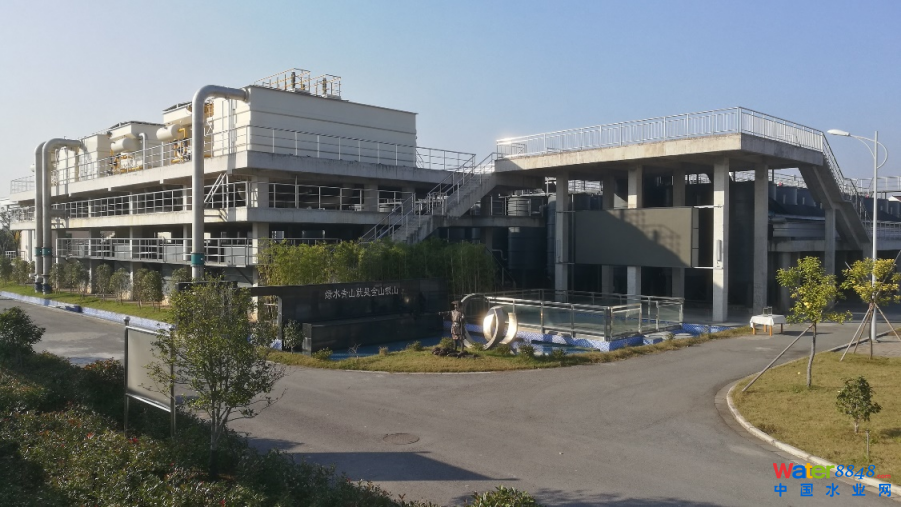

（6）項目部分案列照片
