E20環境產業圈層匯聚了數百家中國環境產業 中最優秀的企業，積累了一批具有示范意義的行業案例。為促進行業交流進步，便于行業同儕互學互促，推動中國環境產業轉型升級。E20環境產業圈層特推出2021中國水務案例專題，每天展示一項具有示范意義的水務行業優秀案例，敬請關注！

武漢市黃孝河機場河水環境綜合治理二期PPP項目

項目名稱：武漢市黃孝河機場河水環境綜合治理二期PPP項目

推薦單位：中建三局綠色產業投資有限公司

參與環節：投資建設運營

項目所在地：湖北省武漢市江岸區

項目概況

生態環境部重點督查工程、湖北省武漢市雙重點項目、華中區首個完全地下的花園式凈水廠、華中區首個城市高密度建成區水環境綜合治理項目。這些稱號都屬于作為湖北省首個收錄全球基礎設施中心（GIH）項目庫項目——武漢市黃孝河、機場河水環境綜合治理二期PPP項目。本項目旨在明顯改善黃孝河、機場河水質（目標水質V類，主要指標IV類），大幅提升漢口地區排水能力，實現“水清、岸綠、景美”，使黃孝河、機場河成為漢口地區和武漢市的生態廊道、綠色廊道和文化廊道。

項目投資額51.85億元，項目合作期17.5年（其中建設期2.5年，運營期15年）。建設內容包括污水處理、雨洪調蓄處理、防洪改造、景觀提升、生態修復、智慧水務6大類21子項，主要為：2河（黃孝河機場河水生態、景觀、智慧水務工程）、2廠（鐵路橋地下凈水廠10萬m³/d、塔子湖地下凈水廠4萬m³/d）、2站（后湖二期排澇泵站88m³/s、王家墩污水泵站2.5m³/s）、3池（黃孝河CSO調蓄池及強化處理系統25萬m³+6m³/s、常青公園CSO調蓄池10萬m³、機場河CSO調蓄池及強化處理系統10萬m³+4m³/s）、1涵（機場河截污箱涵工程）1管（生態補水管）、6閘、1沉泥區（黃孝河前端沉泥區），涉及水利、市政、園林、房建、環保、物聯等多專業工程。

項目示范意義

武漢市黃孝河機場河水環境綜合治理二期PPP項目是生態環境部重點督查項目、武漢市“四水共治”頭號工程、武漢市重點工程、湖北省首個收錄全球基礎設施中心項目庫的項目、中國建筑股份有限公司科技示范工程。

項目建設有亞洲最大的城市排澇泵站、全國規模最大的CSO強化處理設施、華中地區首座全地下式污水處理廠、華中地區首條淺層污水傳輸隧道。

是集水質凈化、排澇提升、濕地景觀等多功能于一體的重大工程。

項目亮點介紹

（1） 實施效果

1) 智慧管控：針對高密度建成區內水處理系統繁雜、調度無序，創新性提出全流域聯動聯調機制理念，開發全國第一個城市級流域治理體系下的智慧管控平臺，充分發揮城市各污水處理設施剩余產能。

2) 標準提高：本項目污水處理設施出水水質達地表水準Ⅳ類，CSO強化處理設施出水標準為COD≤100mg/l、TP≤1mg/l、SS≤30mg/l，高于國外同類型項目，針對CSO溢流污水國內無現行參考標準的問題，聯合武漢市環科院立項武漢市標準。

3) 節能降耗：實施湖北省首例精準曝氣、精準除磷系統，在大幅降低能耗的同時，更能進一步保證出水水質；凈化水廠選擇最先進的進口設備（空氣懸浮鼓風機、智能噴射器等），可降低能耗，運行穩定。

4) 構建適用于高密度建成區的“源-網-廠-站-河”優化調度模型，精準預測河道水量水質時空變化，科學分配各工程措施污染物削減量，為優化頂層設計提供定量化科學依據，實現系統化治理的目標。

（2） 社會效益

1) 鄰避效應：項目位于高密度建成區，多個水處理設施距離周邊居民區不足150m，項目通過采用高標準離子除臭技術、負壓收集技術、綠色屋頂設計等多重措施有效解決了三個子項的鄰避效應問題，獲得武漢市環保局的高度認可，具有極大的示范意義

2) 本項目為復合用地利用的典范，廠區全部位于地下，項目建成后，地面恢復為高品質的景觀公園，可供周邊的居民休閑娛樂；另外，伴隨著黃孝河明渠水質的改善，將極大提升漢口地區自然生態環境，營造城市核心居住區宜居環境，不斷提升市民獲得感、幸福感。

（3） 生態效益

本項目通過對污水的收集與處理，能夠顯著提升河道水質，黃孝河水質達到地表準Ⅳ類水標準，機場河水質達到地表準Ⅴ類水標準，水質提升能夠促使河道水生態的迅速恢復。同時兩河水生態與景觀工程通過工程手段恢復河道生態景觀，增加了物種的多樣性

項目技術工藝/裝備簡介

（1）技術工藝/裝備名稱

1）MBR（膜生物反應器）2）下開式堰門3）空氣懸浮鼓風機4）高效沉淀池

（2）技術工藝/裝備原理

1）膜生物反應器（MBR）是一種結合膜分離與生物處理的先進污水處理技術，它替代了傳統的沉淀池，大大提高了反應器的效率，并降低了處理系統的大小。

2）開式堰門是通過超聲波液位傳感器對上下游水位進行檢測，同時采集堰門的開度位置信號進行計算后，根據事先設定的水位狀態的控制指令驅動油缸工作，精準控制堰門的上升與下降。

3）空氣懸浮離心鼓風機（單級高速離心風機）是一種全新概念鼓風機，它采用“超高速直聯電機”、“空氣懸浮軸承”和“高精度單級離心式葉輪”三大核心高端科技，開創了高效率、高性能、低噪音、低能耗風機新紀元。是采用航空渦輪機械設計經驗而潛心研制的新一代高科技民用產品。

4）高效沉淀池是原水投加混凝劑，在混合池內，通過攪拌器的攪拌作用，保證一定的速度梯度，使混凝劑與原水快速混合。

高效沉淀池分為絮凝與沉淀兩個部分，在絮凝池，投加絮凝劑，池內的渦輪攪拌機可實現多倍循環率的攪拌，對水中懸浮固體進行剪切，重新形成大的易于沉降的絮凝體。

沉淀池由隔板分為預沉區及斜管沉淀區，在預沉區中，易于沉淀的絮體快速沉降，未來得及沉淀以及不易沉淀的微小絮體被斜管捕獲，最終高質量的出水通過池頂集水槽收集排出。

（3）技術工藝/裝備特點

膜生物反應器（MBR）

1）良好的出水水質，能夠滿足更嚴格的排放標準，處理后的水可以直接再利用；2）占用空間小，僅為傳統污水處理廠的20-30％；3）產生更少的污泥，節省污泥處理處置費用；4）方便現有工廠的升級和擴容；5）在面對沖擊負荷（廢水處理過程中的污染物濃度的突然增加）和原水的水質變異時有更強的復原力

下開式堰門

1）可以通過移動終端實時監控堰門運行情況，實現遠程控制，也可以就地控制；2）液位精準控制，便于調度；3）耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。

空氣懸浮鼓風機

1）節能高效；2）無振動，低噪音；3）無潤滑油；4）運轉控制便利；5）設備安裝空間小。

高效沉淀池

1）表面負荷高：利用污泥循環及斜管沉淀，大大高于傳統高效沉淀池；2）污泥濃度高：高效沉淀池產生的污泥含固率高，不需再設置污泥濃縮；3）出水水質好：高效沉淀池因其獨特的工藝設計，由于形成的絮體較大，所以更能攔截膠體物質，從而可以有效降低水中的污染物，出水更有保障。

（4）應用領域

水環境綜合治理領域。

（5） 工藝/裝備流程圖

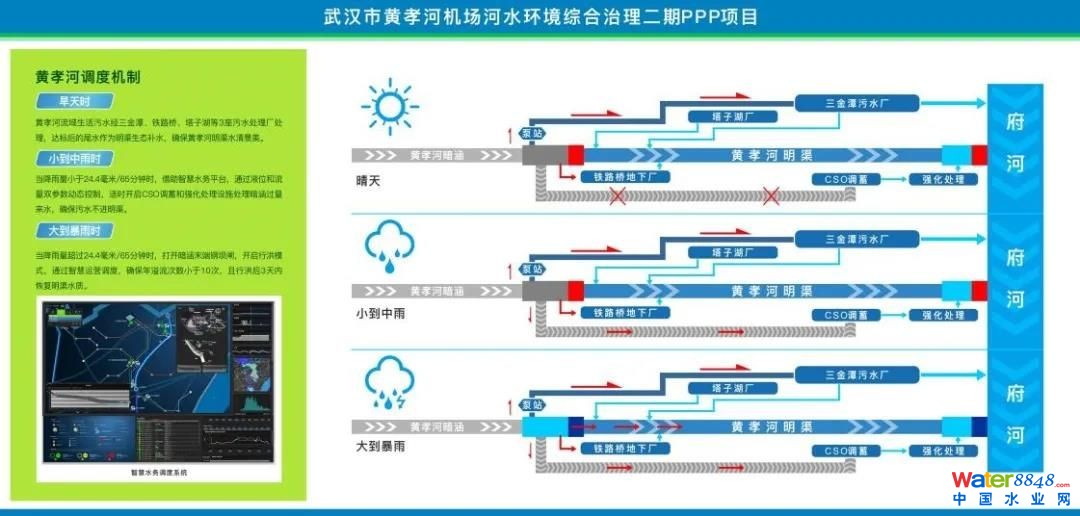

工藝流程圖

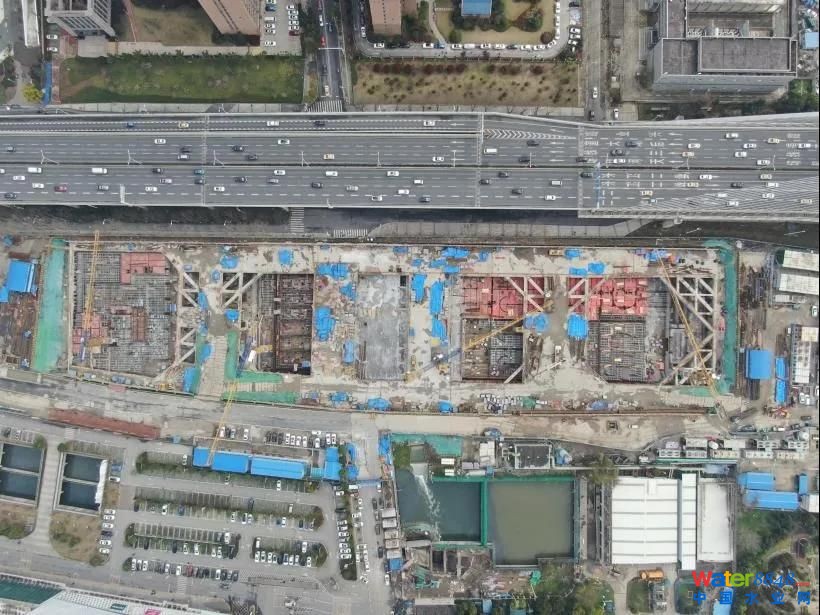

（6） 廠區/項目地/工藝設備照片

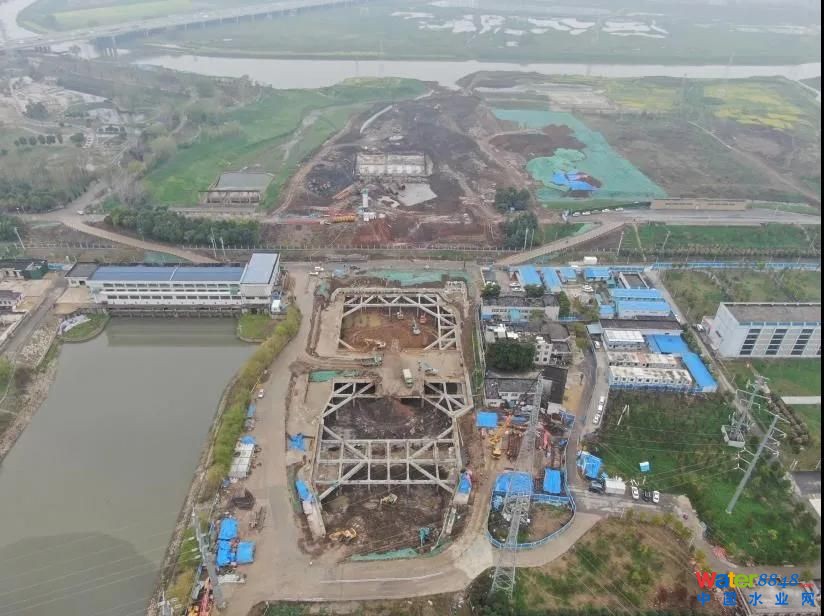

項目全景圖
