電氧化（electrooxidation，EO）是指在外加電場下發生在陽極電極對污染物的氧化降解或轉化過程，其具有反應條件溫和、底物選擇性低、無須投加額外化學藥品、組裝模塊化、易于規模化商業應用等優勢，已經成為常見的水處理技術之一。近年來，電氧化技術與膜處理、電絮凝等多單元耦合相關技術蓬勃發展，在廢水深度凈化及污染物資源化領域具有廣闊發展前景。發展電氧化技術的關鍵之一在于設計和制備穩定高性能的電催化劑。開發具有成本效益、綠色高效、儲量豐富的陽極材料是實現規模化電氧化去除水體污染物的有效路徑之一。

新型碳材料以其優異的穩定性、可調的孔隙結構、優良的導電性、廣泛的來源等特性成為新型電極的候選材料之一。碳擁有四個價電子并通常以三種類型的雜化軌道（sp，sp2和sp3）成鍵，這就賦予了碳材料結構及性質的多樣性。此外，各類碳與金屬、金屬氧化物、金屬磷化物等可復合形成大比表面積、高催化位點暴露、電化學性質可調的碳基復合材料。碳基材料在電催化去除水體污染物領域的研究及應用不僅豐富了碳材料的資源化途徑，也對發展雙碳背景下的水處理技術新模式具有重要意義。

哈工大郭旭團隊從碳基材料電氧化過程出發，重點綜述并總結了碳納米管、石墨烯、生物碳等在電氧化去除污染物方面的研究進展，最后對發展碳基電催化劑提出展望。并以《碳基材料電氧化去除水體污染物的研究進展》為題發布在《化工學報》上。

碳基材料電氧化主要過程

電氧化可根據去除污染物機理不同進行分類，在陽極表面直接發生電子轉移實現污染物去除的過程被稱為直接氧化，而通過產生強氧化性中間產物去除污染物的過程被稱為間接氧化。碳基材料電氧化過程通常同時包含了直接氧化和間接氧化。

不同碳材料電氧化去除污染物的研究進展

1. 碳納米管

碳納米管（carbon nanotube，CNT）是Iijima1991年在用電弧法制備富勒烯時發現的。碳納米管可根據其管壁層數不同分為單壁碳納米管（SWCNT）和多壁碳納米管（MWCNT），其可認為是由一層或多層石墨烯按照一定卷曲角度形成的中空管狀材料。碳納米管憑借大比表面積、良好的導電性、可強化污染物傳質過程、優異的環境穩定性及可控地負載其他催化材料等諸多優點在電氧化去除污染物領域得到了大量研究。

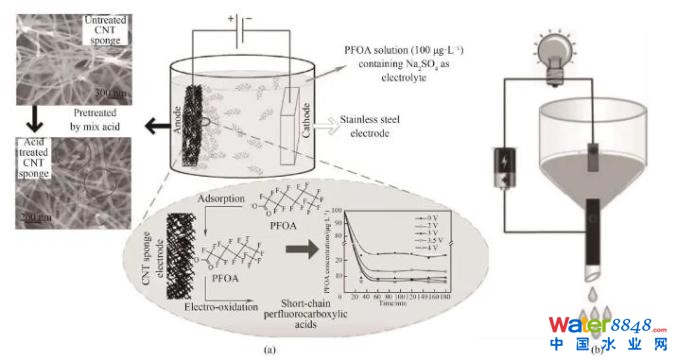

圖1. （a）酸預處理的碳納米管海綿電氧化去除全氟辛酸；（b）碳納米管/聚氨酯海綿電化學過濾器運行示意圖

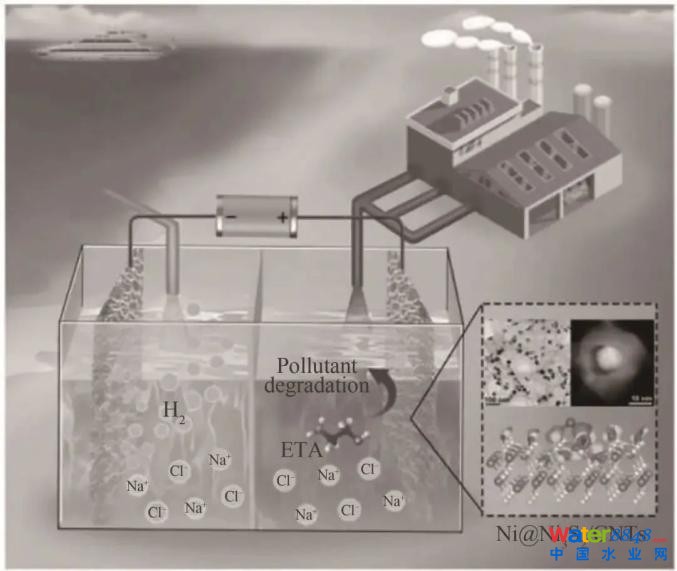

圖2. 具有納米異質結結構的Ni@Ni3S2/CNT電極用于低能耗的析氫(陰極)與電催化去除鹽水中的乙醇胺污染物(陽極)的示意圖

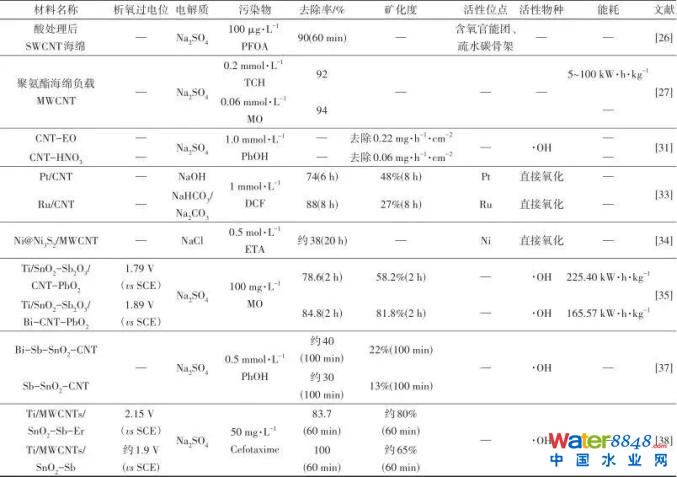

圖3 典型碳納米管基陽極材料及其降解污染物相關參數對比

2. 石墨烯

石墨烯是碳原子以sp2雜化構成的六邊形排列蜂窩狀二維層狀碳材料，石墨烯晶體中一個碳原子以σ鍵與周圍三個碳原子相連，每個碳原子中與sp2雜化平面垂直的p軌道形成離域大π鍵，單層石墨烯晶體中的碳原子結合是相對牢固的，而多層石墨層與層之間的作用力是較弱的。自2004年單層石墨烯被成功制備以來，石墨烯以其卓越的電子遷移率（理論極限200000 cm2·V-1·S-1）、大的比表面積（理論值達到2630 m2·g-1）、優異的力學性能、可調的結構等優勢迅速引起了諸多研究者的密切關注。純石墨烯由于其較強的疏水性在污水處理方面的適用性受到限制，往往需要對其改性或制備成復合材料。氧化石墨烯（graphene oxide，GO）及在其基礎上得到的還原氧化石墨烯（reduced graphene oxide，rGO）均是石墨烯的典型衍生物，也都在電氧化領域得到了一定研究。

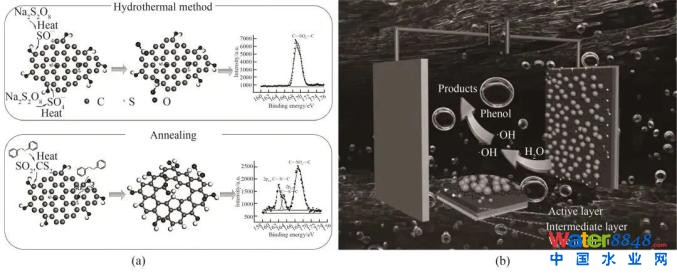

圖4. a）通過調控前體和制備方式獲得含有邊緣硫和骨架硫摻雜石墨烯；（b）摻硫還原氧化石墨烯作為活性層提升Ti/Ce-Mn/SnO2-Sb-La電極電氧化性能和穩定性

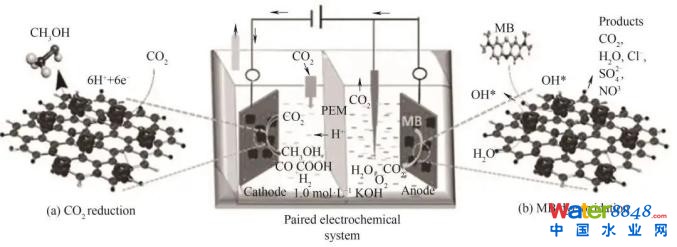

圖5. 雙功能負載Co3O4納米球的氮摻雜還原氧化石墨烯電極電氧化去除亞甲基藍同時還原CO2選擇性生產甲醇的示意圖

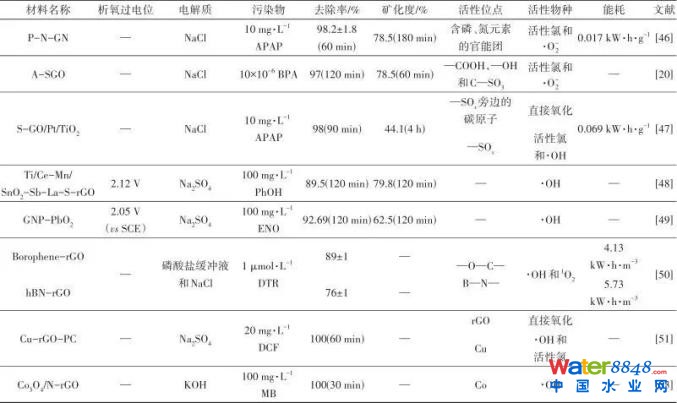

圖6. 典型石墨烯基陽極材料及其降解污染物相關參數對比

3. 生物質碳

生物質碳是指在一定環境條件下對生物質材料進行熱解得到的碳材料，其以來源廣泛、可再生、導電性好、穩定性佳等優勢在電催化領域得到廣泛關注。大多數生物質材料含有大量的非碳雜元素，這意味著無須引入化學試劑及額外步驟即可實現雜元素自摻雜從而提升電催化活性，更為重要的是這種摻雜有望通過實驗手段調控，如通過調控摻氮生物質碳中吡啶氮及石墨氮比例可以調節催化活性從而影響材料電催化性能。生物質碳作為陰極、粒子電極等均有大量報道，其在陽極電氧化方面報道相對還較少。

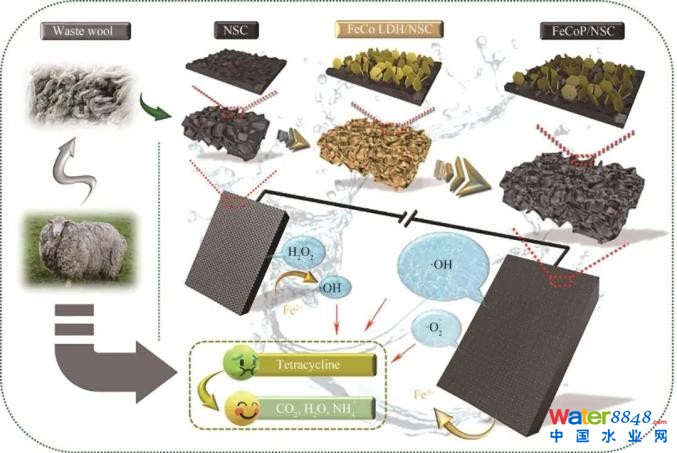

圖6. 廢棄羊毛衍生碳負載磷化鐵鈷去除鹽酸四環素示意圖

4. 其他碳材料

摻硼金剛石（boron-doped diamond，BDD）電極是在金剛石晶體中硼原子部分取代碳原子得到的金剛石衍生材料，其以寬的電化學窗口、高的析氧過電位、優異的耐腐蝕性等優勢較早就在電氧化去除污染物方面得到了廣泛研究和實際應用。

碳基膜材料耦合電氧化技術可以有效改善體系的污染物去除能力和膜的滲透性。碳基膜電極的制備方法主要包括真空抽濾法、燒結法和紡絲法。真空抽濾法是報道最多的一類碳基膜電極制備技術，可通過將碳材料抽濾到基底上制備復合膜電極材料，研究人員往往將該方法與電還原、電沉積、浸漬等方法耦合以調高或豐富膜的性能。

金屬有機框架材料（MOFs）是由金屬離子/團簇和有機配體通過配位鍵構建的多孔有機-無機雜化晶體材料，其依靠優異的吸附能力、結構性質可調等優點已經被廣泛應用在水處理領域。

結論

碳基陽極材料已經得到了廣泛的關注，特別是目前的研究大量建立起了材料的形貌與電氧化能力的構效關系，對于指導開發新型碳基材料具有重要意義。

盡管碳基材料有望成為電氧化污水處理的新選擇，但在推動碳基陽極材料進行更加深入的研究及真正走向實際應用還需要考慮如下內容：

（1）目前需要進一步加強在原子水平調控碳材料結構及電催化性能的研究（如選擇性暴露活性晶面、調控缺陷等），同時需要注重平衡豐富活性位點種類數量和穩定性之間的關系。此外，有關理論計算也需要結合電催化實際來發展以揭示催化反應機理和描述催化過程。

（2）目前所研究的碳基催化劑大多是粉末狀，需要使用黏結劑負載到導電基底上，這可能造成電極穩定性的下降及電荷傳輸過程的阻礙。因此，發展以碳氣凝膠等為代表的自支撐型碳基材料可能具有更加廣泛的應用前景。

（3）為提高能源利用率，在陽極電氧化同時，進一步發展陰極上的還原反應以協同去除污染物或者生產高附加值產品，這有望降低系統運行成本增加經濟效益。此外發展自供能電氧化系統也是重要研究方向。

原文：doi: 10.11949/0438-1157.20230135

來源：Carbontech

免責聲明：中國復合材料學會微信公眾號發布的文章，僅用于復合材料專業知識和市場資訊的交流與分享，不用于任何商業目的。任何個人或組織若對文章版權或其內容的真實性、準確性存有疑議，請第一時間聯系我們。我們將及時進行處理。

原標題：《【復材資訊】碳材料去除水體污染新進展》
