專利名稱：一種劣質煤氣化廢水的處理與回收利用裝置

專利權人：中煤平朔集團有限公司

發明人：段志棟趙海波 王坤 李錄彥 王建軍 杜東梅

授權時間：2018年4月13日

0 1

發明創新點

該裝置能夠實現將劣質煤加壓氣化產生的煤氣化廢水依次進行蒸汽堿性汽提、萃取、混凝氣浮、水解酸化、厭氧好氧處理、混凝沉淀、臭氧接觸氧化、流砂過濾、機械攪拌澄清、多介質過濾、UF、RO、濃水保安過濾器、濃水RO處理， 產水達到工業循環水補水水質要求補入循環水系統。

0 2

應用領域和范圍

本實用新型屬于工業廢水處理及回用技術領域，應用范圍煤氣化制造合成氨、煤制氣、煤制甲醇等煤化工裝置。

0 3

實施效果

劣質煤加壓氣化裝置來的高濃度有機廢水，經煤氣水預處理脫除懸浮物和大部分油類、脫除氨氮及苯酚等物質COD≤4500mg/L、BOD5≤1500mg/L、總酚≤800mg/L的煤氣化廢水，經生化處理降解脫除大部分COD及其它污染物、脫除剩余懸浮物經膜過濾去除剩余有機物及大部分無機鹽，補入循環水系統，實現了高COD、高氨氮、高濁、高油、高污染物氣化廢水處理回用，節約大量新鮮水消耗，降低一次水用量和用水成本。

0 4

產業化及市場應用情況

專利應用：中煤平朔能化劣質煤綜合利用項目，主要生產工業硝酸銨，副產品有硫酸銨、LNG等，主要生產裝置有300 kt/a合成氨、2×180 kt/a硝酸、2×200 kt/a硝酸銨裝置。項目為中煤平朔高標準循環經濟規劃項目之一，年消耗劣質煤（高硫、高灰分）990 kt、鍋爐燃料煤矸石705.6 kt。項目投資 40多億元，年實現利潤5000萬元。

0 5

技術優勢

1、該廢水處理與回用技術組合工藝廢水處理能力大，裝置占地面積小。

2、采用“蒸汽堿性汽提+萃取+混凝氣浮+水解酸化+厭氧好氧+混凝沉淀+臭氧接觸

氧化+流砂過濾+機械攪拌澄清+多介質過濾+UF+RO+濃水保安過濾器+濃水RO”處理與回用組合工藝。

3、具有組合工藝流程優化，DCS系統集中控制及操作控制于一體的實用性。

0 6

專利運用及保護

本專利應用于中煤平朔能化劣質煤綜合利用項目，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

0 7

效益分析

以污水處理量120m 3/h，經一系列處理回用可補入循環水102m3/h，相對節約新鮮水補水102m3/h，噸水3.98元/m3計，全年8000h計可節約新鮮水81.6萬噸，節約用水成本324.768萬元。

0 8

應用前景

對劣質煤利用煤化工項目，氣化產生高濃度有機廢水處理及回用技術，具有實際可操作性及處理技術的指導意義。對煤化工項目污水處理回收利用有廣泛的參考價值。可節約水資源，有效利用工業廢水，提高煤化工工業用水復用率，劣質煤利用煤化工項目環保及可持續發展借鑒意義深刻。

0 9

獲獎情況

2019年5月獲得中煤平朔集團有限公司第八次科技大會實用新型專利獎。

圖1 劣質煤加壓氣化廢水預處理裝置

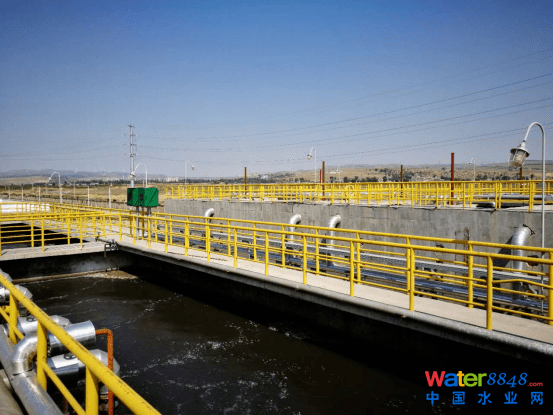

圖2 生化處理裝置

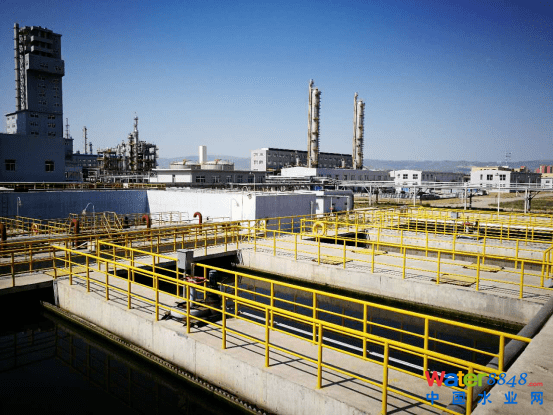

圖3 生化處理裝置

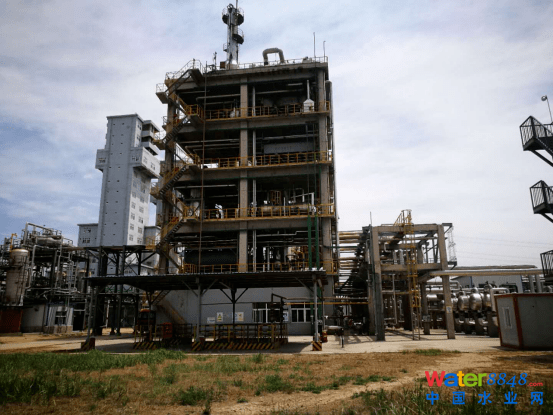

圖4 回用水處理裝置

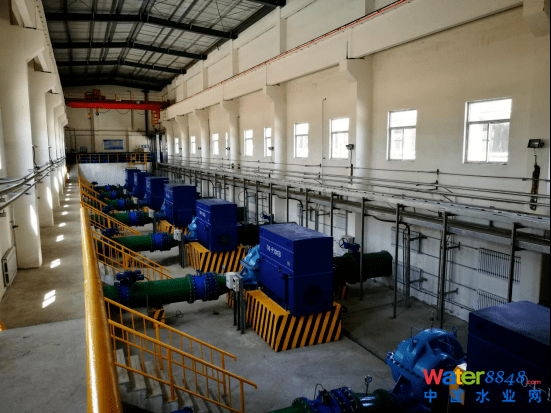

圖5 循環冷卻水裝置泵房

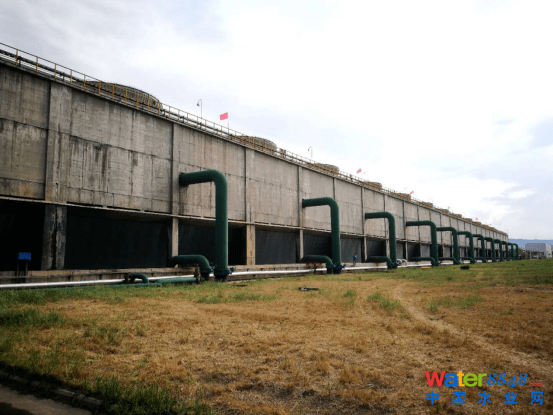

圖6 循環冷卻水裝置冷卻塔
